1.1. Извещатели пожарные тепловые точечные максимальные взрывозащищённые ИП101-Ехd-АЯКС предназначены для обнаружения пожара, и работы в составе систем автоматического пожаротушения как на объектах специального назначения (резервуары с нефтью и нефтепродуктами), так и в помещениях.
1.2. Корпус извещателя выполнен из алюминиевого сплава с защитной порошковой покраской красного цвета. Материал штока термоэлемента – нержавеющая сталь. Вид климатического исполнения УХЛ1 по ГОСТ 15150. Степень защиты оболочки IP66/IP67 по ГОСТ 14254. Извещатель имеет виды взрывозащиты вида взрывонепроницаемая оболочка «d», искробезопасная электрическая цепь [i], защиту от воспламенения пыли оболочками «t».
1.3. Маркировка взрывозащиты 0/1Ex ia / db IIC T6…T5 Gа / Gb X или 0/1Ex ia / tb IIIC T85°C…T100°C Dа / Db X по ГОСТ 31610.0-2019 (IEC 60079-0:2017). Извещатель соответствует требованиям безопасности для взрывозащищённого оборудования по ТР ТС 012/2011, ТР ЕАЭС 043/2017, ТР ЕАЭС 037/2016, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1:2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-31:2013, ГОСТ 34696-2020.
1.4. Знак Х в маркировке означает особые условия эксплуатации:
1.5. Извещатель выпускается с двумя (стороны A и С, штатно) или с одним кабельными вводами. По требованию заказчика извещатель может выпускаться с диаметрами отверстий под кабельные вводы М12, М16, М20, М25 (штатно М20). Кабельные вводы позволяют ввести:
1.6. Извещатель выпускается в двух исполнениях:

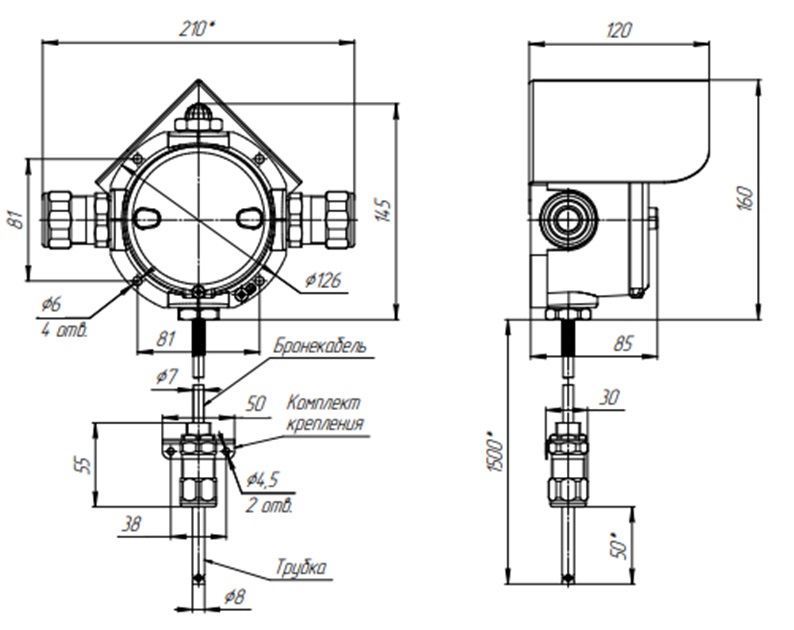

Стандартная длина трубки ЧЭ извещателя составляет 200±2 мм, стандартная длина выносного кабеля с ЧЭ 1000±5 мм. Длина трубки или кабеля ЧЭ может меняться по согласованию с заказчиком.
Плоскость вывода ЧЭ указывается при заказе:
1.7. Класс по степени защиты от поражения электрическим током – III по ГОСТ 12.2.007.0.
1.8. Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
1.9. Производитель рекомендует применение извещателя совместно с защитным козырьком и кронштейном-держателем ЧЭ (при выносном исполнении). Извещатель комплектуется двумя взрывозащищёнными кабельными вводами МКВ или Ех МКВМ (изготовленными из нержавеющей стали) или металлическими кабельными вводами взрывозащищёнными ВН, ВА (изготовленными из никелированной латуни).
Пример при обозначении при заказе:
ИП101-Ехd–X1-X2-X3 X4/X5 АЯКС АТФЕ.425212.009ТУ
Пример заказа: ИП101-Ехd–А1-Т30-Н Ех МКВМ М20КМ10/A АЯКС АТФЕ.425212.009ТУ
При таком заказе будет поставлен извещатель с температурой срабатывания от 54 до 65°C, с ЧЭ в трубке длиной 30 см, выведенной снизу, с одним кабельным вводом (сторона A) из нержавеющей стали со штуцером под обжим кабеля в металлорукаве диаметром 10 мм.
2.1. Извещатель имеет следующую индикацию режимов работы:
Извещатели сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа.
| № п/п | Вид модификации | Температура срабатывания, °С | Температурный класс по ГОСТ 31610.0-2019 | Температура среды, °С | Степень защиты по ГОСТ 14254-2015 | |
| Условно нормальная | Максимальная нормальная | |||||
| 1 | ИП101-Ехd-А1 АЯКС | от 54 до 65 | Т6 | 25 | 50 | IP66/IP67 |
| 2 | ИП101-Ехd-А3 АЯКС | от 64 до 76 | 35 | 60 | ||
| 3 | ИП101-Ехd-В АЯКС | от 69 до 85 | 40 | 65 | ||
| ИП101-Ехd-А1 АЯКС | ИП101-Ехd-А3 АЯКС | ИП101-Ехd-B АЯКС | |
| рабочее напряжение, В | от 10 до 30 | ||
| ток потребляемый в дежурном режиме, не более, мкА | 25 | ||
| ток потребляемый в режиме «ПОЖАР», не более, мА | 20 | ||
| климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
| условия эксплуатации: температура окружающего воздуха, °С | от –40 до +50 | от –40 до +60 | от –40 до +65 |
| масса извещателей, не более, кг | 1.5 | ||
| электрические сопротивление изоляции между токоведущими частями извещателя и корпусом, не менее, МОм | 20 | ||
| стандартная длина трубки чувствительного элемента извещателя, мм (может меняться по согласованию с потребителем) |
200±2 | ||
| время готовности после включения питания, не более, с | 4 | ||
| время сброса после отключения питания, не более, с | 3 | ||
| наработка на отказ в дежурном режиме, не менее, ч | 60 000 | ||
| срок службы извещателя не менее, лет | 10 | ||

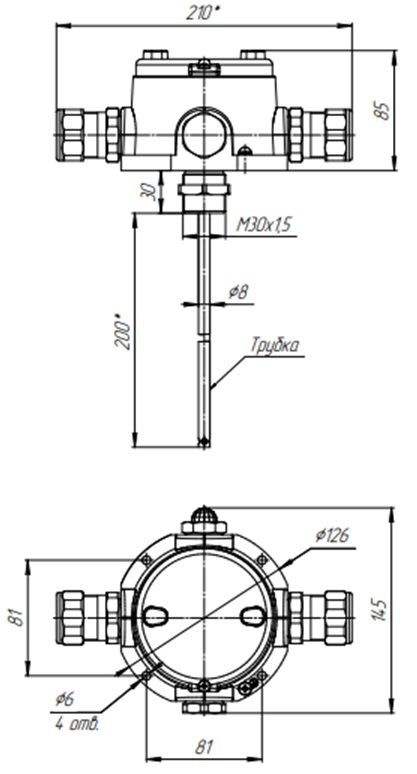

| габаритные размеры | рис.1 | ||
| Ui=12,1B. Ii=500mA. Pi= 1,5Вт Ci=100пФ Li=10мкГн |
| Ui=28B. Ii=100mA. Pi=0,7Вт Ci=100пФ Li=10мкГн |
Извещатель предназначен для круглосуточной непрерывной работы.
| извещатель | 1 шт |
| паспорт | 1 шт |
| кабельные вводы Ех МКВМ, МКВ, Ех-заглушки ВЗ | по заказу |
| спец. ключ | 1 шт |
4.1. Принцип работы извещателя основан на изменения сопротивления датчика от температуры окружающей среды. Падение напряжения на датчике сравнивается с пороговым напряжением, если напряжение датчика превышает пороговое, то извещатель переключается в режим «ПОЖАР». Дежурный режим извещателя индицируется одиночными миганиями красного светодиода с периодом следования 8-10сек, режим «ПОЖАР» - одиночными миганиями красного светодиода с периодом 4-5 сек (п.4.2.5.1 ГОСТ 34696-2020).
5.1. Электрические элементы извещателей (кроме выносного чувствительного элемента) заключены во взрывонепроницаемую оболочку, выдерживающую давление взрыва и исключающую передачу горения в окружающую взрывоопасную среду.
5.2. Взрывоустойчивость и взрывонепроницаемость оболочки соответствуют требованиям для электрооборудования групп II по ГОСТ IEC 60079-1-2013. Оболочка испытывается на взрывоустойчивость при изготовлении в соответствии с требованиями ГОСТ IEC 60079-1-2013. Параметры взрывонепроницаемых соединений оболочки ИП101-Ехd-АЯКС соответствуют требованиям ГОСТ IEC 60079-1-2013 для электрооборудования групп II. Кабельный ввод обеспечивает постоянное и прочное уплотнение кабеля в соответствии с требованиями ГОСТ IEC 60079-1-2013.
5.3. Конструкция ИП101-Ехd-АЯКС выполнена с учетом общих требований ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования, размещаемого во взрывоопасных зонах.
5.4. Уплотнения и соединения элементов конструкции корпуса и вводов обеспечивают степень защиты по IP66/ IP67 ГОСТ 14254 2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».
5.5. Механическая прочность оболочки соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования II группы с высокой степенью опасности механических повреждений.
5.6. На корпусах ИП101-Ехd-АЯКС имеются необходимые предупредительные надписи, маркировка взрывозащиты. Максимальная температура нагрева оболочки извещателей не превышает значений, допустимых для соответствующего температурного класса по ГОСТ 31610.0-2019 (IEC 60079-0:2017)
5.7. Ограничение электрического тока питания светодиода обеспечивается ограничительным резистором и стабилитронами. Искрозащитные элементы искробезопасной цепи светодиода залиты компаундом в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). Искробезопасные параметры выносного чувствительного элемента обеспечиваются применением ограничительных резисторов и стабилитронов, обеспечивающих ограничение тока и напряжения до значений, соответствующих требованиям ГОСТ 31610.11-2014 (IEC 60079-11:2011) для электрических цепей подгруппы IIC, IIIC.
5.8. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствуют требованиям ГОСТ 31610.11-2014 (IEC 60079-11:2011).
5.9. Электрическая нагрузка элементов, обеспечивающих искрозащиту, не превышает 2/3 номинальных значений в нормальном и аварийном режимах.
5.10. Защита от воспламенения пыли обеспечивается применением защиты от воспламенения пыли оболочками «t». Параметры соединений частей оболочки соответствуют требованиям ГОСТ IEC 60079-31:2013.
6.1. Извещатель ИП101-Ехd-АЯКС относится к взрывозащищённому электрооборудованию групп II, III по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и может быть установлен во взрывоопасных зонах помещений и наружных установок согласно присвоенной маркировке взрывозащиты, ГОСТ IEC 60079-14-2013 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
6.2. Возможные взрывоопасные зоны применения извещателей, категории взрывоопасных смесей газов и паров с воздухом – в соответствии с требованиями ГОСТ IEC 60079-10-1:2013, ГОСТ IEC 60079-10-2:2013, ГОСТ Р МЭК 60079-20-1:2011 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
7.1. Соблюдение правил техники безопасности является необходимым условием безопасной работы и эксплуатации извещателей.
7.2. К работам по монтажу, проверке, обслуживанию и эксплуатации извещателей должны допускаться лица, прошедшие производственное обучение, аттестацию квалификационной комиссии, инструктаж по безопасному обслуживанию.
7.3. Все работы по обслуживанию извещателей, связанные со снятием крышки, должны производиться только при снятом напряжении.
7.4. Не отключенный от сети извещатель снимать категорически воспрещается.
7.5. Ответственность за технику безопасности возлагается на обслуживающий персонал.
Размещать извещатель следует согласно требованиям СП 484.1311500.2020 с учетом исключения влияния на них тепловых воздействий, не связанных с пожаром.
| Высота контролируемого помещения, м | Радиус зоны контроля, м |
| До 3.5 включительно | 3.55 |
| Св. 3.5 до 6.0 включительно | 3.20 |
| Св. 6.0 до 9.0 включительно | 2.85 |
8.1. Подключение извещателя производить в следующей последовательности:
9.1. Маркировка извещателя ИП101-Ехd-АЯКС содержит сведения, предусмотренные ГОСТ 31610.0-2019 (IEC 60079-0:2017)и включает в себя: наименование изделия, сведения об изготовителе, порядковый номер и дату выпуска, информацию об органе и номер сертификата, специальную Ех маркировку, степень защиты оболочки по ГОСТ 14254, диапазон рабочих температур, знак обращения продукции на рынке таможенного союза , предупредительную надпись «Открывать, отключив от сети».
10.1. Ремонт ИП101-Ехd-АЯКС силами потребителя, а также силами организации производившей монтаж ЗАПРЕЩЕН, в случае неисправности изделие направляется для ремонта на предприятие изготовитель.
11.1. При обслуживании системы, в состав которой входит ИП101-Ехd-АЯКС регулярно, не реже одного раза в 6 месяцев, следует проверить целостность кабельных вводов, подведенных проводников и корпуса извещателя.
11.2. В случае выхода ИП101-Ехd-АЯКС из строя в период действия гарантийных обязательств и для осуществления послегарантийного ремонта необходимо обращаться на предприятие-изготовитель.
11.3. Производитель оставляет за собой право отказать в гарантийном ремонте, если были нарушены правила эксплуатации, а также имеются следы механического воздействия.
