Металлические резьбовые заглушки взрывозащищённые Ех-заглушка ВЗ АТФЕ.305331.162

Этот товар можно приобрести на маркетплейсах:

Также, мы выпускаем:
Металлические кабельные вводы взрывозащищённые Ех МКВМ
Металлические резьбовые переходники взрывозащищённые Ех-переходник МКВМ

1. Назначение и условия применения

Металлические резьбовые заглушки взрывозащищённые Ех-заглушка ВЗ, являются Ех-заглушками (ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для закрытия неиспользуемых отверстий в корпусах взрывозащищённого оборудования.

Ех-заглушки ВЗ имеют маркировку взрывозащиты 1Ex db IIC Gb, PB Ex db I Mb, 1Ex e IIC Gb, 2Ex nR IIC Gc, Ex tb IIIC Db, РП Ex e I Mc,
как Ех-компоненты - Ex db IIC Gb U, Ex db I Mb U, Ex e IIC Gb U, Ex nR IIC Gc U, Ex tb IIIC Db U, Ex e I Mc U.

Степень защиты оболочки IP66/IP67/IP68 по ГОСТ 14254.

Ех-заглушки могут использоваться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC (60079-10-1-2011), и в соответствии с маркировкой взрывозащиты. Оборудование относится к уровню взрывозащиты Mb, Mс для установки в шахтах, опасных по рудничному газу, так и электрооборудованию группы I, II, III по ГОСТ 31610.0-2014 (IEC60079-0:2011 для применения во взрывоопасных газовых средах, взрывоопасных пылевых средах.

Ех-заглушки имеют вид климатического исполнения УХЛ1 и могут эксплуатироваться при температуре от минус 75°С до плюс 250°С при атмосферном давлении от 630 до 800 мм рт. ст. и относительной влажности воздуха до 100% при 35°С

2. Технические характеристики

2.1. Основные технические характеристики Ех-заглушек ВЗ:

Тип присоединительной резьбы Тип присоединительной резьбы: метрическая - (М) ГОСТ 24705, цилиндрическая трубная - (G) ГОСТ 6357-81, трубная коническая – (R) ГОСТ 6211-81, коническая дюймовая – (N) NРТ
Ех-заглушки ВЗ изготавливаются из нержавеющей стали; стали с антикоррозийным покрытием; из латуни; из латуни с антикоррозийным покрытием.
Степень защиты оболочки заглушек по ГОСТ 14254-2015 (IEC 60529:2013) IP66/IP67/IP68
Наработка на отказ, ч, не менее 100 000
Средний срок службы, лет, не менее 16
Масса вводов, кг от 0.04 до 1

2.2. Ех-заглушки ВЗ обеспечивают высокую механическую прочность резьбового соединения с оболочкой электротехнического оборудования при приложении крутящего момента в соответствии с требованиями ГОСТ IEC (60079-1-2013).

2.3. Ех-заглушки ВЗ герметичны в соответствии с требованиями ГОСТ IEC 60079-1-2011.

2.4. Схема обозначения вариантов исполнения при заказе:

ВЗ Х1 Х2 Х3 Х4 Х5
1 2 3 4 5 6
Тип Ех-заглушки Типоразмер Тип резьбы:
коническая дюймовая NPT – N;
метрическая ГОСТ 24705 – М;
трубная коническая ГОСТ 6211-81 – R;
трубная цилиндрическая ГОСТ 6357-81 - G
Материал:
«Н» или без обозначения – нержавеющая сталь
«С» - сталь с антикоррозионным покрытием «цинк»
«Л» - латунь
«ЛП» - латунь с антикоррозионным покрытием
для Ех-компонента указывается знак «U» технические условия АТФЕ.305331.162 ТУ

Пример заказа:

- Ех-заглушка ВЗ 02 М ЛП АТФЕ.305331.162ТУ

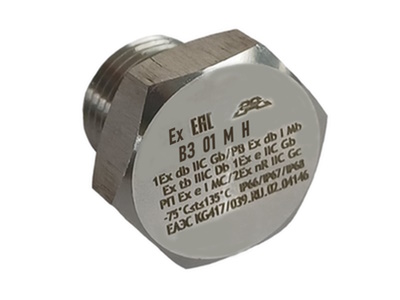

Маркировка Ех-заглушки ВЗ:
1Ex db IIC Gb, PB Ex db I Mb, 1Ex e IIC Gb, 2Ex nR IIC Gc, Ex tb IIIC Db, РП Ex e I Mc.

- Ех-заглушка ВЗ 5 N С U АТФЕ.305331.162ТУ
Маркировка Ех-заглушки ВЗ:
Ex db IIC Gb U, Ex db I Mb U, Ex e IIC Gb U, Ex nR IIC Gc U, Ex tb IIIC Db U, Ex e I Mc U

Металлические резьбовые заглушки взрывозащищённые Ех-заглушка ВЗ
Таблица 1
Тип заглушки
Типоразмер
Метрическая М
ГОСТ 24705
Трубная цилиндрическая G
ГОСТ 6357-81,
Коническая дюймовая N NРТ,
Коническая дюймовая R ГОСТ 6211-81
Размер под ключ S, мм Габариты S2хL, мм Длина резьбы Lm, мм Масса
ВЗ02 М12х1,5 1/4" 16 17,5х19 10 0,04
ВЗ01 М16х1,5 3/8" 22 23,5х22 10 0,05
ВЗ1 М20х1,5 1/2" 24 26х22 10 0,08
ВЗ2 М25х1,5 3/4" 30 33х22 10 0,08
ВЗ3 М32х1,5 1" 36 39х22 10 0,14
ВЗ4 М40х1,5 1 1/4" 46 50,5х22 13 0,20
ВЗ5 М50х1,5 1 1/2" 55 60х25 13 0,35
ВЗ6 М63х1,5 2" 70 75х25 13 0,56
ВЗ7 М75х1,5 2 1/2" 80 85х25 16 0,69
ВЗ8 М90х1,5 3" 95 100х30 16 0,87
ВЗ10 М100х1,5 4" 105 115х35 18 1,0

3. Комплектность

3.1. Комплект поставки соответствует таблице

наименование количество примечание
Ех-Заглушка ВЗ 1
Шайба уплотнительная 1 Заглушка с резьбой NPT шайбой уплотнительной не комплектуется
Паспорт 1 На партию (транспортную тару)

4. Устройство

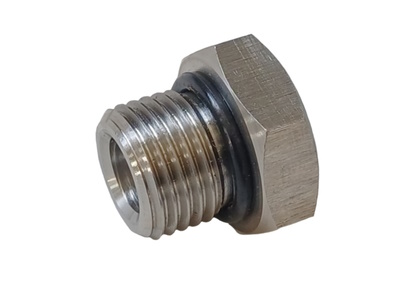

4.1. Ех-заглушка ВЗ в зависимости от нарезанной резьбы изготавливается в цилиндрической или конической форме. Уплотнительная шайба, установленная между корпусом и заглушкой, обеспечивает надежную герметизацию оболочки.

4.2. Степень защиты оболочки IP66/IP67/IP68 по ГОСТ 14254.

5. Обеспечение взрывозащищённости

5.1. Взрывозащита вида «взрывонепроницаемая оболочка «d».

Взрывозащищённое исполнение Ех-заглушек ВЗ обеспечивается выполнением требований ГОСТ 31610.0-2014 (IEC60079-0:2011 и видом взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ IEC (60079-1-2013) за счет выполнения следующих конструктивных решений:
- выполнение Ех-заглушек с параметрами резьбы, согласно ГОСТ IEC (60079-1-2013)
- обеспечение механической прочности оболочек Ех-заглушек по ГОСТ 31610.0-2014 (IEC 60079-0:2011)
- электростатическая и фрикционная искробезопасность Ех-заглушек обеспечивается выбором конструкционных материалов ГОСТ 31610.0-2014 (IEC 60079-0:2011)
- обеспечение механической прочности при приложении крутящего момента по ГОСТ IEC (60079-1-2011)
- уплотнения и соединения обеспечивают степень защиты от внешних воздействий Ех-заглушек ВЗ
- обеспечения герметичности Ех-заглушек с уплотнительными шайбами в соответствии ГОСТ IEC (60079-1-2013).

5.2. Взрывозащита вида «повышенная защита вида «е».

Взрывозащищённое исполнение Ех-заглушек ВЗ обеспечивается выполнением требований ГОСТ 31610.0-2014 (IEC60079-0:2011) и видом взрывозащиты «повышенная защита вида «е» по ГОСТ IEC (60079-7-2012) за счет выполнения следующих конструктивных решений:
- уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68
- электростатическая искробезопасность обеспечивается выбором конструкционных материалов ГОСТ 31610.0-2014 (IEC 60079-0:2011)
- механическая прочность оболочек корпуса соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011)

5.3. Взрывозащита вида «n»

Взрывозащищённое исполнение Ех-заглушек ВЗ обеспечивается выполнением требований ГОСТ 31610.0-2014 (IEC60079-0:2011) и видом «nR» по ГОСТ 31610.15-2014 (IEC 60079-15:2010) за счет выполнения следующих конструктивных решений:
- соответствие конструкции Ех-заглушек ВЗ требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010)
- уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68

5.4. Взрывозащита вида «t» от воспламенения пыли оболочками.

Взрывозащищённость заглушек с видом взрывозащиты «t» от воспламенения пыли оболочками по (IEC 60079-31-2013) обеспечивается выполнением их конструкции в соответствии ГОСТ 31610.0-2014 (IEC60079-0:2011).

6. Использование по назначению

6.1. Эксплуатационные ограничения

При монтаже, транспортировке необходимо оберегать от ударов резьбовые части. В случае длительно-го хранения уплотнительное шайбу следует заменить.

6.1.1. Ех-заглушки могут использоваться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC (60079-10-1-2011) и ГОСТ IEC (60079-14-2011).

6.1.2. Запрещается эксплуатация Ех-заглушек ВЗ, отработавших полный назначенный срок службы.

6.2. Подготовка изделия к использованию

6.2.1. Перед монтажом Ех-заглушку необходимо осмотреть, проверить:
- маркировку взрывозащиты
- отсутствие механических повреждений
- наличие средств уплотнения

7. Маркировка

- наименование предприятия-изготовителя или его зарегистрированный товарный знак;
- условное обозначение;
- номер сертификата;
- маркировку взрывозащиты;
- диапазон температур окружающей среды -75°С≤ta≤+135°С; -75°С≤ta≤+250°С - (для оборудования кроме группы I);
- степень защиты, обеспечиваемая оболочкой IP66/IP67/IP68 по ГОСТ 14254;
- специальный знак взрывобезопасности;
- знак обращения продукции на рынке Таможенного союза

Металлические резьбовые заглушки взрывозащищённые Ех-заглушка ВЗ

8. Техническое обслуживание

8.1. В процессе эксплуатации Ех заглушки ВЗ не требуют технического обслуживания и являются не ремонтируемыми изделиями.

8.2. При эксплуатации заглушки должны подвергаться ежемесячному внешнему осмотру, при котором необходимо проверять:
- отсутствие вмятин, коррозии и других повреждений
- наличие маркировки взрывозащиты

8.3. Эксплуатировать Ех-заглушки с повреждениями запрещается
