Кабельные вводы взрывозащищённые серии МКВ ПАШК.305331.132 ТУ

Также, мы выпускаем Металлические кабельные вводы взрывозащищённые МКВМ

• Паспорт
• Сертификат соответствия № ЕАЭС KG417/039.RU.02.04146 требованиям Технического регламента ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Срок действия с 2.06.2025 по 1.06.2030

Код ОКПД2: 27.33.13.130

Содержание:

• Открытая прокладка кабеля
• Прокладка кабеля в трубе
• Прокладка бронированного кабеля
• Прокладка кабеля в металлорукаве
• Прокладка бронекабеля в металлорукаве
• Прокладка бронекабеля с двойным уплотнением
• Общие сведения
• Технические характеристики
• Обеспечение взрывозащищённости

A1. Открытая прокладка кабеля

Кабельные вводы серии МКВ для прокладки открытого кабеля

Условное обозначение	M*	G/NPT	Lm, мм**	S, мм	⌀, мм	⌀ D max, мм	S2/L, мм
МКВ М8 К	M8x1,25	1/16	10	12	2-4	7,5	13/30
МКВ М10 К	M10x1,5	1/8	15	14	3-5	9	15/40
МКВ М12 К	M12x1,5	1/4	15	17/19	3-6	12	21/45
МКВ М16 К	M16x1,5	3/8	15	22	4-8	15	24/50
МКВ М20 К	M20x1,5	1/2	15	27	8-12	18	30/50
МКВ М25 К	M25x1,5	3/4	15	32	11-16	25	35/60
МКВ М32 К	M32x1,5	1	15	36	14-20	26	40/60
МКВ М40 К	M40x1,5	1 1/4	15	46/50	20-30	40	55/65
МКВ М50 К	M50x1,5	1 1/2	15	60	30-38	48	67/80
Примечание: * - По умолчанию шаг резьбы – 1,5 мм. По требованию клиента может быть изменен в диапазоне от 0,7 до 1 мм (указать при заказе). ** - Длина присоединительной резьбы Lm указана для шага 1,5 мм

A2. Прокладка кабеля в трубе

A3. Прокладка бронированного кабеля

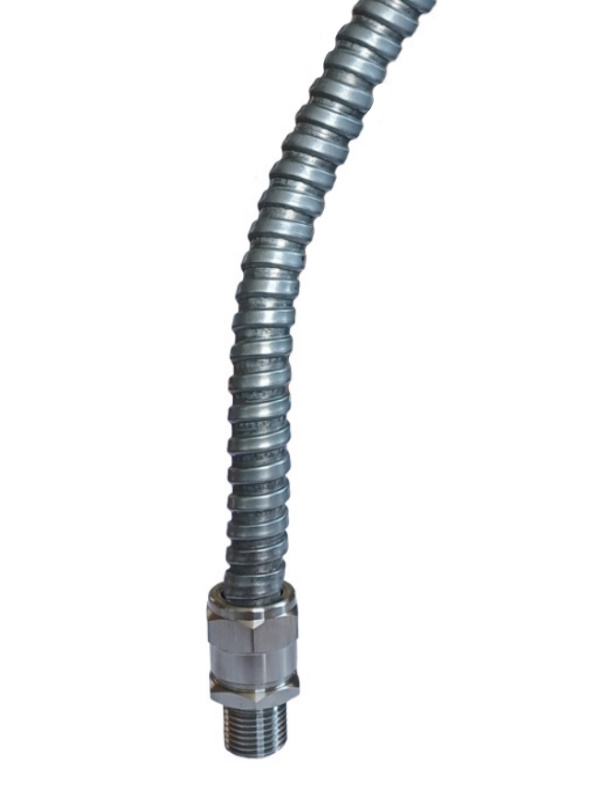

A4. Прокладка кабеля в металлорукаве

A5. Прокладка бронекабеля в металлорукаве

A6. Прокладка бронекабеля с двойным уплотнением

У нас вы можете купить по доступной цене взрывозащищенный кабельный ввод различных видов исполнения – для бронированного кабеля, для небронированного кабеля, под металлорукав, под трубу ½ и ¾ , для открытой прокладки кабеля.

1. Назначение и условия применения

Кабельные вводы взрывозащищённые серии МКВ предназначены для ввода гибких кабелей во взрывозащищённое оборудование. Вводы могут использоваться с бронированным и небронированным кабелем круглого сечения, а также кабелями проложенными в трубе или металлорукаве.

Вводы серии МКВ имеют маркировку взрывозащиты по ГОСТ 31610.0-2019 (IEC60079-0:2017) в соответствии с таблицей 1.

Вводы могут использоваться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC (60079-10-1-2011), классов 21 и 22 по ГОСТ IEC (60079-10-2-2011) в соответствии с маркировкой взрывозащиты. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категорий IIA-IIC, пылевые среды категорий IIIA-IIIC.

Вводы имеют вид климатического исполнения УХЛ1. Эксплуатация при атмосферном давлении от 630 до 800 мм рт. ст. и относительной влажности воздуха до 100% при 35°C и более низких температурах, без конденсации влаги.

Таблица 1

наименование	маркировка	температурный диапазон, °C
МКВ	1Ex db IIС Gb/PB Ex db I Mb; РП Ex eс I Mc / Ex tb IIIС Db / 1Ex eb IIС Gb / 2Ex nR IIC Gc	от -70 до +120

При эксплуатации кабельных вводов при температуре окружающей среды выше +70°C необходимо применять кабель, рассчитанный на работу выше +70°C.

В зависимости от типа вводимого кабеля, кабельные вводы делятся на типы, отличающиеся конструкцией:

• для ввода открытого кабеля,
• для кабеля, проложенного в трубе,
• для кабеля в металлорукаве,
• для бронированного кабеля с проволочной броней,
• бронированного кабеля с двойным уплотнением (герметизация как внутренней, так и внешней оболочки кабеля).

2. Технические характеристики

2.1. Основные технические характеристики вводов серии МКВ

Тип присоединительной резьбы: цилиндрическая трубная (G) и метрическая (М).

Кабельные вводы МКВ изготавливаются из нержавеющей стали 12Х18Н10Т ГОСТ 5632-72 , латуни или из стали Ст35, Ст40 ГОСТ 1050-80, антикоррозийное покрытие - цинк. Степень защиты оболочки вводов – IP66/IP67/IP68 по ГОСТ 14254-2015 (IEC 60529:2013).

2.2. В комплект каждого кабельного ввода входят герметичные уплотнительные кольца.

2.3. Кабельные вводы обеспечивают высокую механическую прочность резьбового соединения с оболочкой электротехнического оборудования при приложении крутящего момента в соответствии с требованиями ГОСТ IEC (60079-1-2013).

2.4. Кабельные вводы герметичны при приложении гидравлического давления не менее 3000 кПа для оборудования группы II в течение 10 с в соответствии с требованиями ГОСТ IEC 60079-1-2013.

2.5. Кабельные вводы обеспечивают надежное закрепление гибких и бронированных кабелей согласно требованиям ГОСТ 31610.0-2019 (IEC60079-0:2017).

2.6. Показатели надежности

• наработка на отказ не менее 100000 ч
• средний срок службы не менее 16 лет

2.7. Схема обозначения вариантов исполнения кабельных вводов при заказе:

МКВ	М25Т3/4	Н	ПАШК.305331.132 ТУ
1	2	3	4
обозначение серии вводов	условное обозначение резьбы (М25*1,5; М16*0,7 и т.д.) и типа ввода (Т3/4)	материал: «Н» или без обозначения – нержавеющая сталь «С» - сталь с антикоррозионным покрытием «цинк» «Л» - латунь «ЛП» - латунь с антикоррозионным покрытием	технические условия

Пример заказа:

Кабельный ввод МКВ М25Т3/4 ПАШК.305331.132 ТУ
Маркировка кабельных вводов: 1Ex db IIС Gb/PB Ex db I Mb; РП Ex eс I Mc/Ex tb IIIС Db/1Ex eb IIС Gb/ 2Ex nR IIC Gc

3. Комплектность

3.1. Комплект поставки соответствует таблице 2.

Таблица 2

наименование	количество	примечание
кабельный ввод в сборе	1
герметичное уплотнительное кольцо	1(2)	одно (два) на кабельный ввод, в зависимости от диаметра присоединяемого кабеля
паспорт	1	на партию

4. Устройство

4.1. Каждый тип кабельного ввода имеет исполнения, отличающиеся присоединительной резьбой и диаметром вводимого кабеля.

4.2. Ввод представляет собой металлический корпус внутри которого размещена уплотнительная втулка, зажатая нажимной втулкой, гайка. Герметизация и фиксация кабеля выполняется уплотнитель-ной втулкой. Кабельный ввод с двойным уплотнением обеспечивает герметизацию как внутренней, так и внешней оболочек бронированного кабеля за счет применения дополнительной уплотнительной втулки.

5. Обеспечение взрывозащищённости

5.1. Взрывозащита вида «взрывонепроницаемая оболочка «d».

Взрывозащищённое исполнение кабельных вводов обеспечивается выполнением требований ГОСТ 31610.0-2019 (IEC60079-0:2017 и видом взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ IEC (60079-1-2013) за счет выполнения следующих конструктивных решений:

• выполнение кабельных вводов с параметрами резьбы, размерами уплотнительной втулки согласно ГОСТ IEC (60079-1-2013),
• обеспечение механической прочности оболочек кабельных вводов по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и герметичности кабельных вводов в соответствии ГОСТ IEC (60079-1-2013),
• электростатическая искробезопасность корпуса ввода обеспечивается выбором конструкционных материалов ГОСТ 31610.0-2019 (IEC 60079-0:2017),
• обеспечение надежного закрепления кабелей в соответствии с требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017),
• обеспечение механической прочности вводов с резьбовым соединением при приложении крутящего момента по ГОСТ IEC (60079-1-2013),
• обеспечения теплостойкости уплотнительных колец ГОСТ 31610.0-2019 (IEC 60079-0:2017),
• уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68.

5.2. Взрывозащита вида «повышенная защита вида «е».

Взрывозащищённое исполнение кабельных вводов обеспечивается выполнением требований ГОСТ 31610.0-2019 (IEC60079-0:2017) и видом взрывозащиты «повышенная защита вида «е» по ГОСТ IEC (60079-7-2017) за счет выполнения следующих конструктивных решений:

• уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68
• электростатическая искробезопасность корпуса ввода обеспечивается выбором конструкционных материалов ГОСТ 31610.0-2019 (IEC 60079-0:2017),
• механическая прочность оболочек кабельных вводов по ГОСТ 31610.0-2019 (IEC 60079-0:2017).

5.3. Взрывозащита вида «t» от воспламенения пыли оболочками.

Взрывозащищённое исполнение кабельных вводов обеспечивается выполнением требований ГОСТ 31610.0-2019 (IEC60079-0:2017) и видом взрывозащиты «t» от воспламенения пыли оболочками по (IEC 60079-31-2013) за счет выполнения следующих конструктивных решений:

• электростатическая искробезопасность корпуса ввода обеспечивается выбором конструкционных материалов ГОСТ 31610.0-2019 (IEC 60079-0:2017),
• уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68.

5.4. Взрывозащита вида «n»

Взрывозащищённое исполнение кабельных вводов обеспечивается выполнением требований ГОСТ 31610.0-2019 (IEC60079-0:2017) и видом «nR» по ГОСТ 31610.15-2020 (IEC 60079-15:2017) за счет выпол-нения следующих конструктивных решений:

• соответствие конструкции кабельных вводов требованиям ГОСТ 31610.15-2020 (IEC 60079-15:2017),
• уплотнения и соединения обеспечивают степень защиты от внешних воздействий IP66/IP67/IP68.

6. Использование по назначению

6.1. Эксплуатационные ограничения

6.1.1. Вводы могут использоваться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC (60079-10-1-2011), классов 21 и 22 по ГОСТ IEC (60079-10-2-2011) в соответствии с маркировкой взрывозащиты.

6.1.2. Запрещается эксплуатация кабельных вводов, отработавших полный назначенный срок службы.

6.2. Подготовка изделия к использованию

6.2.1. Перед монтажом ввод необходимо осмотреть, проверить:

• маркировку взрывозащиты,
• отсутствие механических повреждений,
• комплектацию.

На резьбовые соединения нанесен тончайший слой смазочного материала. Удаление данного слоя может привести к закусыванию резьбового соединения.

6.2.2. Перед монтажом разобрать ввод. Корпус с присоединительной резьбой ввернуть в стенку присоединяемой оболочки до упора, не менее чем на пять витков резьбы и затянуть. Уплотнение резьбового соединения допускается осуществлять анаэробными герметиками типа Унигерм-7, Анатерм 501М.

Запрещается применение уплотнителя типа ленты фум или льняной набивки.

6.2.3. Монтаж присоединяемого кабеля:

• открутить гайку ввода и извлечь нажимную втулку и уплотнительное кольцо,
• подготовить соединяемый кабель к монтажу,
• на штуцер ввода, предназначенного для трубной прокладки кабеля накрутить необходимую трубопроводную арматуру,
• проверить соответствие уплотнительного кольца присоединяемому кабелю.

  Запрещается использование кабельного ввода (со штатным уплотнительным кольцом) не соответствующего размеру применяемого кабеля, использование уплотнительных колец других производителей или изготовленных самостоятельно.

• гайку, нажимную втулку (или штуцер) и уплотнительное кольцо последовательно надеть на подготовленный кабель,
• вставить подготовленный кабель во ввод, затянуть гайку (или штуцер) ввода с моментом затяжки, указанным в таблице:

  Диаметр кабеля, мм	Момент затяжки, Нм
  2-4, 3-5	24
  3-6, 4-8	26
  8-12	30
  11-16	53
  15-20	78
  20-25	168
  30-38	246

• в кабельных вводах, предназначенных для подключения трубы затянуть контргайку для предотвращения прокручивания штуцера,
• при установке бронированного кабеля, равномерно распределить проволочную броню между конусом и нажимной втулкой, обжим брони и уплотнение кабеля выполнять гайкой,
• проверить качество зажима кабеля во вводе на выдергивание.

6.2.4. Монтаж кабельного ввода и подвод кабеля должны производится согласно маркировки взрывозащиты и в соответствии с нормативными документами, регламентирующими применение оборудования во взрывоопасных зонах.

7. Маркировка

• наименование предприятия-изготовителя или его зарегистрированный товарный знак;
• условное обозначение;
• номер сертификата;
• Ех маркировку: 1Ex db IIС Gb/PB Ex db I Mb; РП Ex eс I Mc/ Ex tb IIIС Db/1Ex eb IIС Gb/ 2Ex nR IIC Gc (для температуры -70°C≤ta≤+120°C);
• степень защиты, обеспечиваемая оболочкой IP66/IP67/IP68 по ГОСТ 14254-2015;
• специальный знак взрывобезопасности;
• знак обращения продукции на рынке Таможенного союза.

8. Техническое обслуживание

8.1. В процессе эксплуатации вводы не требуют технического обслуживания и являются не ремонтируемыми изделиями.

8.2. Эксплуатировать кабельный ввод с поврежденными деталями и другими неисправностями запрещается.
