Датчик герконовый однопозиционный ДГ-101(102) SENSESTET ПАШК.425119.323 ТУ

Этот товар можно приобрести на маркетплейсах:

Купить на Купить на Купить на Купить на

Датчик герконовый однопозиционный ДГ-101(102) SENSESTET

Варианты наконечников для выводов датчика

Втулочный наконечник — Втулочно-штыревой

Паспорт

Исполнение	Цена, руб с НДС 22% / шт

1. Назначение

Датчик герконовый однопозиционный ДГ-101(102) SENSESTET (далее – датчик) предназначен для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных материалов (стали и сплавов).

Датчик конструктивно состоят из датчика магнитоуправляемого на основе геркона и магнита, выполненного в едином пластиковом корпусе. Контакты датчика выдают сигнал при приближении металлических конструкций из магнитопроводящих материалов* к лицевой зоне корпуса**. Корпус датчика оборудован постоянно присоединённым кабелем 0,6 м.
* для гарантированной сработки датчик может комплектоваться стальной пластиной 80х60х2 мм с крепежными отверстиями.

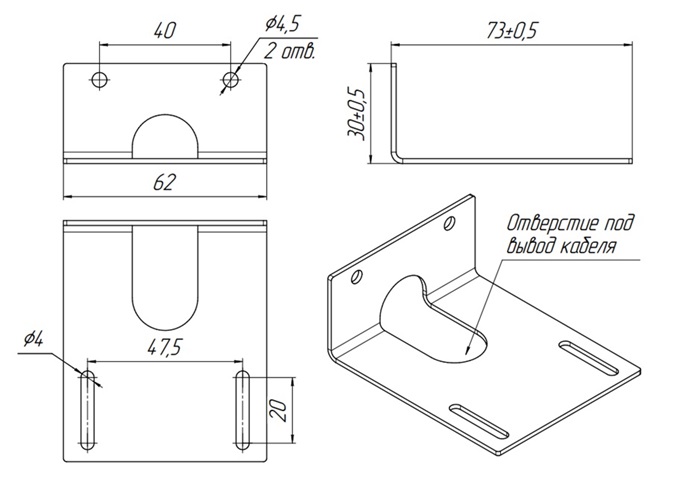

** для изменения положения датчика к объекту на 90 град, может поставляться кронштейн К-ДГ АЯКС из нержавеющей стали (рис.2).

По запросу потребителя выводы датчика могут выпускаться с наконечниками. Вид наконечника - штыревой, вилочный, штифтовой, втулочный, кольцевой и т.д – определяется при заказе.

2. Технические характеристики

	ДГ-101	ДГ-102
Состояние контактов под воздействием магнитного поля задающего блока	замкнуты	переключены
Расстояние срабатывания (переключения) между датчиком и контролируемым объектом, мм	12 и менее	10 и менее
Конструктивное исполнение	моноблочный
Габаритные размеры датчика, мм	62 х 41.6 х 19.4
Масса, г, не более	150
Средний срок службы, лет, не менее	8
Степень защиты оболочки по ГОСТ 14254	IP66/IP68
Максимальное значение силы постоянного или переменного тока, А	0.5
Максимальное значение коммутируемого напряжения, В	72
Максимальное значение коммутируемой мощности, Вт	10

Датчики рассчитаны для эксплуатации при температуре от -40°С до +60°С и при относительной влажности воздуха до 93% при температуре +40°С.

Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

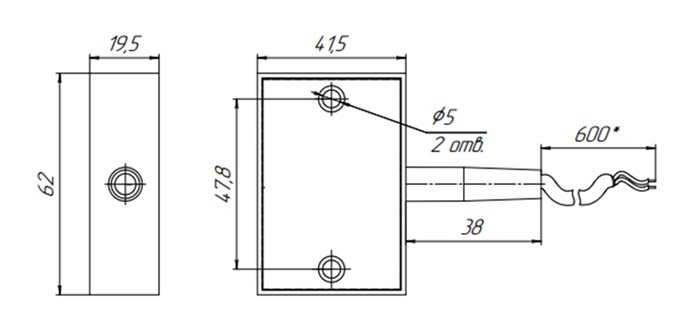

Габаритные и установочные размеры датчика показаны на Рис.1.

3. Комплект поставки

Датчик герконовый	1 шт
Кронштейн К-ДГ	1 шт (при дополнительном заказе)
Пластина 80х60х2мм	1 шт (при дополнительном заказе)
Паспорт	1 шт

4. Устройство и принцип работы

Датчики ДГ-101 выпускаются с нормально разомкнутым контактом. В поле действия контролируемого объекта контакт замыкается и размыкается при прекращении действия магнитного поля.

Датчики ДГ-102 выпускаются с переключающимися контактами, в поле действия контролируемого объекта контакты находятся в исходном положении, в режиме «Тревога» контакт переключается в противоположное состояние.
