Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2
(маркировка взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma) АТФЕ.425119.159 ТУ

Этот товар можно приобрести на маркетплейсах:

Сопутствующие товары:
Кронштейн крепежно-юстировочный К-02 (для монтажа магнитов ИО 102-53, ДПМГ-2, ДПМГ-26Ex)
Кронштейн крепежно-юстировочный К-03 (для монтажа датчиков ИО 102-53, ДПМГ-2, ДПМГ-26Ex)

Исполнение Цена, руб с НДС 20% / шт

Выпускается модификация ДПМГ-2 общепромышленного исполнения с установленными резисторами (область применения - системы КИПиА)

У нас вы можете купить по доступной цене датчик положения магнитогерконовый ДПМГ-2. Датчик положения имеет несколько исполнений: с расстоянием срабатывания 40 мм – ДПМГ-2 исп.40 (ДПМГ-2 40), с расстоянием срабатывания 100 мм – ДПМГ-2 исп.100 (ДПМГ-2 100), с расстоянием срабатывания 200 мм – ДПМГ-2 исп.200 (ДПМГ-2 200).

Область применения: предприятия нефтегазовой промышленности, энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.

1. Общие сведения

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.

Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).

Датчики рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом и изготавливаются в исполнении «УХЛ» категории 2,5 в соответствии с ГОСТ 15150-69, но для эксплуатации при температурах окружающего воздуха от минус 50°С до плюс 50°С и при относительной влажности воздуха до 93% при температуре 40°С. По способу защиты человека от поражения электрическим током датчик положения соответствует классу "III" по ГОСТ IEC 60335-1. Степень защиты оболочки – IP66/IP68 по ГОСТ 14254-2015.

2. Основные параметры и характеристики

2.1. Конструктивное исполнение - 2-х блочный

2.2. Контакты датчика ДПМГ-2 исп.40 гарантированно замыкаются при расстоянии между датчиком и магнитом 40 мм и гарантированно разомкнуты на расстоянии 100 мм.

Контакты датчика ДПМГ-2 исп.100 гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм.

Контакты датчика ДПМГ-2 исп.200 гарантированно замыкаются при расстоянии между датчиком и магнитом 200 мм и гарантированно разомкнуты на расстоянии 260 мм.

2.3. Габаритные размеры, мм: блока геркона 160х55х52, блока магнитов 287х100х41.5

2.4. Масса (не более), кг: блока геркона не более 0,5, блока магнитов не более 2,75

2.5. Степень защиты оболочки: IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).

2.6. Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

2.7. Датчики комплектуются крепежными элементами из нержавеющей стали* (*по требованию с заказчика возможна поставка извещателей с крепёжными элементами из материалов с защитным покрытием).

Условия эксплуатации:

Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.

Атмосферное давление, кПа: от 84 до 106.7

Электрические параметры датчиков в зависимости от условий работы и исполнения представлены в таблице 2.

Таблица 2
Исполнение изделия Условия работы извещателя
Коммутационные электрические параметры В составе искробезопасных цепей
(0Ex ia IIC T6 Ga/РО Ex ia I Ma)
Максимальные входные параметры Значение Максимальные входные искробезопасные параметры Значение
ДПМГ-2 исполнение 40
ДПМГ-2 исполнение 100
ДПМГ-2 исполнение 200
- напряжение, В
- ток, А
- мощность, Вт
250
1
30
- напряжение Ui, В
- ток Ii, мА
- мощность Pi, Вт
- внутренняя емкость Ci, пФ
- внутренняя индуктивность Li, мкГн
25
200
1,2
50
10

3. Работа и обеспечение взрывозащищенности

3.1. При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

3.2. Взрывозащита датчиков положения обеспечивается следующими средствами:

3.2.1. Датчики положения не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории I и IIC.

3.2.2. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствует требованиям ГОСТ 31610.0-2014 (IEC60079-0:2011).

3.2.3. Конструкция датчиков положения выполнена с учётом общих требований ГОСТ 31610.0-2014 (IEC60079-0:2011) для электрооборудования, размещенного во взрывоопасных зонах. Уплотнения и соединения элементов конструкции корпуса обеспечивают степень защиты не ниже IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).

3.2.4. Электростатическая искробезопасность корпуса датчика положения обеспечивается выбором конструкционных материалов.

3.2.5. Максимальная температура нагрева поверхности корпуса датчиков положения не превышает допустимых значений для температурного класса Т6 по ГОСТ 31610.0-2014 (IEC60079-0:2011).

3.2.6. На корпусах датчиков положения имеются необходимые предупредительные надписи, маркировка взрывозащиты, искробезопасные параметры электрических цепей.

3.3. Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты:
БИСШ АТФЕ.426439.001ТУ (маркировка [Ex ia Ga]IIC/IIB) или АБИ ПАШК.426439.146 ТУ (маркировка [Ex ia Ga]IIВ/IIС), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
Для подключения датчиков в шлейф сигнализации производитель рекомендует использовать:
устройство соединительное Ех коробку металлическую «СЕВЕРЛЕНД» с маркировкой взрывозащиты 1Ех db IIC T6...T5 Gb Х; 1Ех db IIC T6...T3 Gb Х,
или устройство соединительное УС-4-Ех с маркировкой взрывозащиты 0ExiaIICT6,
или устройство соединительное УСБ-Ех «СЕВЕР» с маркировкой взрывозащиты 0ExiaIICT6.

4. Условия применения

4.1. Датчики положения относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требования ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу.

4.2. Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других документов.

4.3. Установка, эксплуатация и техническое обслуживание датчиков положения должны проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.

5. Монтаж и порядок установки

5.1. Блок геркона закрепляется на неподвижной части объекта. Блок магнита устанавливается на самом контролируемом объекте.

5.2. Подключение датчика к шлейфу производить кабелем (диаметр 6-10 мм) с медными жилами не менее 0,75мм2.

5.3. Для монтажа датчиков на поверхность охраняемого / контролируемого объекта рекомендуется применение специализированных крепежно-юстировочных кронштейнов К02 (для блока магнита) и К03 (для датчика).

Кронштейн крепежно-юстировочный К-02
Кронштейн К-02
Кронштейн крепежно-юстировочный К-03
Кронштейн К-03

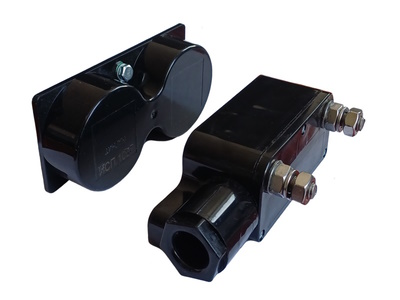

Кронштейн крепежно-юстировочный ДПМГ-2
Вариант крепления ДПМГ-2 с помощью кронштейна
Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2
Рис.1. Габаритные и присоединительные размеры ДПМГ-2.
1 - тампер вскрытия
2- клеммник для подключения контактов тампера

6. Комплектность

В комплект поставки датчиков входят:
а) блок геркона - 1 шт.
б) блок магнитов - 1 шт.
в) паспорт - 1 шт.

7. Гарантии изготовителя

Гарантийный срок эксплуатации датчиков положения - 3 года, после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки с предприятия изготовителя при соблюдении потребителем условий применения, транспортирования и хранения.
