Код ОКПД2: 26.30.50.111
| Исполнение | Цена, руб с НДС 22% / шт |
|---|---|
Извещатель охранный точечный магнитоконтактный ИО 102-39 (далее – извещатель) предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Конструктивно извещатель состоит из датчика магнитоуправляемого (геркона) и элемента задающего (магнита), выполненных в двух корпусах.
Производителем рекомендована установка извещателей в магнитоактивные металлические конструкции с толщиной металла более 0.5 мм
Извещатели изготавливают 6 видов исполнения в соответствии с таблицей 1.
| Вид исполнения | Тип применяемого геркона | Расстояния срабатывания, мм | Длина выводов, мм, тип вывода |
| Исп.00 (стандарт) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 18 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 28 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
1500* Двойная изоляция |
| Исп.00 (2 геркона НР) | Нормально разомкнутые | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 18 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
|
| Исп.01 (стандарт) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 12 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
|
| Исп.00 (прецизионный) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 8 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 10 мм, разомкнутые (не переключенные) - при расстоянии более 20 мм. |
|
| Исп.01 (прецизионный) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 6 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 9 мм, разомкнутые (не переключенные) - при расстоянии более 20 мм. |
|
| Исп.00 (усиленный) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 32 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 37 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
|
| Исп.01 (усиленный) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 14 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
|
| Исп.00 В | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 18 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 28 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
с винтовыми клеммниками |
| Исп.01 В | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 12 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
с клеммниками быстрого монтажа |
| ИО 102-39 | XX | X | XX | X | X | XXX |
| Тип датчика: - исп. 00 - исп. 01 |
Прибор: Д - датчик М - магнит |
Шаг фиксирующих кромок: - 1 мм (стандартно) - 2 мм (по желанию заказчика) |
Толщина материала: - 1 мм - 2 мм |
Цвет корпуса: Б - белый Ч - черный |
Материал: - АБС пластик |
| Температура эксплуатации | от -50 до +50°С и влажности до 90% при температуре +25°С |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 | IP68 |
| Диапазон коммутированных напряжений | от 0.01 до 72 В |
| Диапазон коммутированного тока | от 0.005 до 0.25 А, но суммарная мощность на контактах не должна превышать 10 Вт |
| Выходное сопротивление замкнутых контактов геркона | не более 0.5 Ом при токе пропускания (100 ± 10 мА) (по согласованию с заказчиком могут поставляться извещатели, с резисторами, включенными параллельно / последовательно геркону и номиналом, согласованном с заказчиком) |
|
При соосном расположении геркона и магнита контакты извещатели должны быть: - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 22 мм (для исп. 00), менее 13 мм (для исп. 01) - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 35 мм (для исп. 00), менее 18 мм (для исп. 01), разомкнутые (не переключенные) - при расстоянии более 55 мм |
|
| Наработка до отказа | не менее 20 000 часов |
| Длина вывода | 1.5* м (*по согласованию с заказчиком могут поставляться извещатели с другой длиной выводов и в металлорукаве из нержавеющей стали) |
| Шаг фиксирующих кромок | 1 мм (стандартно) или 2 мм (по желанию заказчика) |
| Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |

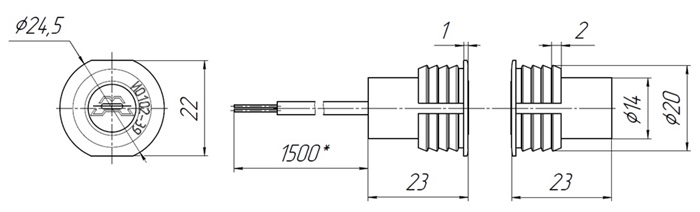

Габаритные размеры извещателя приведены на рис.1, маркировка исполнения 01 на рис.2
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель является невосстанавливаемым изделием.
В комплект поставки извещателя входят:
| Датчик магнитоуправляемый | 1 шт |
| Элемент задающий | 1 шт |
| Паспорт | 1 шт. на 1 транспортную тару |
Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм с помощью фиксаторов на корпусах геркона и магнита.
В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре
следует обращать внимание на:
- отсутствие механических повреждений корпуса;
- исправность электрической изоляции;
- надёжность крепления геркона и магнита;
- надёжность соединения геркона с линией блокировки.
Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
