Коробка пылевлагонепроницаемая G366 АЯКС IP66/IP65, 82х80х55 АТФЕ.685552.246 ТУ

• Паспорт

Исполнение	Цена, руб с НДС 20% / шт

1. Общие сведения

1.1.Коробка пылевлагонепроницаемая G366 АЯКС IP66/IP65, 82x80x55 (далее – коробка) предназначена для использования в качестве:
а) коробки для коммутации электрических и кабельных линий, сигнальных шлейфов сигнализации, цепей питания.
б) корпуса для РЭА, используются в электронике при создании различных приборов.
Отличительной особенностью коробки является возможность ее многофункционального применения и высокая степень защиты от пыли и влаги (IP66/IP65 по ГОСТ 14254-2015) с возможностью установки в ней (по требованию Заказчика) различных кабельных вводов для подключения всех существующих видов кабельной прокладки, клемм заземления.

Коробка распределительная выпускается в пластиковых корпусах из АБС-пластика или поликарбоната, устойчивых к естественному ультрафиолетовому излучению.
По умолчанию, коробка выпускается светло-серого цвета. По заявке Потребителя устройство может поставляться БЕЛОГО (Б) или ЧЕРНОГО (Ч) цвета.

Коробка выпускается в следующих модификациях:

• G366 А АЯКС - с кабельными вводами и клеммниками (коммутационная коробка, АБС-пластик),
• G366 В АЯКС - глухая (корпус для РЭА, поликарбонат).

Коробка конструктивно состоит из основания и крышки. Основание коробки закрывается герметичной крышкой и фиксируется винтами.

В исполнение А корпус коробки штатно оборудован двумя пластиковыми герметичными кабельными вводами ПКВ20х1.5 для подведения кабеля диаметром от 6 до 12 мм* и девятью проходными винтовыми клеммниками под проводник 0.1 – 4 мм **.
(*- по согласованию с заказчиком коробка может поставляться с пластиковыми кабельными вводами с диаметром подключаемого кабеля от 3 до 18 мм или металлическими кабельными вводами для подсоединения бронекабеля, трубной проводки и металлорукава).
(**- по согласованию с заказчиком коробка может поставляться с различными клеммниками под проводник до 10 кв.мм)

В исполнении В внутренняя часть основания корпуса имеет отливы для горизонтального крепления печатной платы, подсоединения клемм и др. Отливы имеют отверстия с запрессованными латунными резьбовыми втулками. Печатная плата может располагаться как вертикально, так и горизонтально, а также на стойках Высокая ударная прочность.

1.2.Коробка может выпускаться со встроенным тампером вскрытия (G366-Т) , который предназначен для фиксации процесса открытия и закрытия крышки корпуса и защиты места коммутации от несанкционированного проникновения. При закрытой крышке контакт тампера сжат. При снятии крышки коробки контакт тампера переходит в отжатое положение. Если злоумышленник попытается снять крышку, произойдет моментальная сработка тампера.
Область применения коробок с тампером вскрытия — банки, музеи, оружейные комнаты, помещения с повышенным уровнем секретности.

2. Основные технические данные и характеристики

• винтовой 0.08-4 мм², 9 клемм (штатно)
• Wago 0.08-4 мм² (до 6 клемм)
• винтовой 1,5-10 мм² (до 6 клемм)

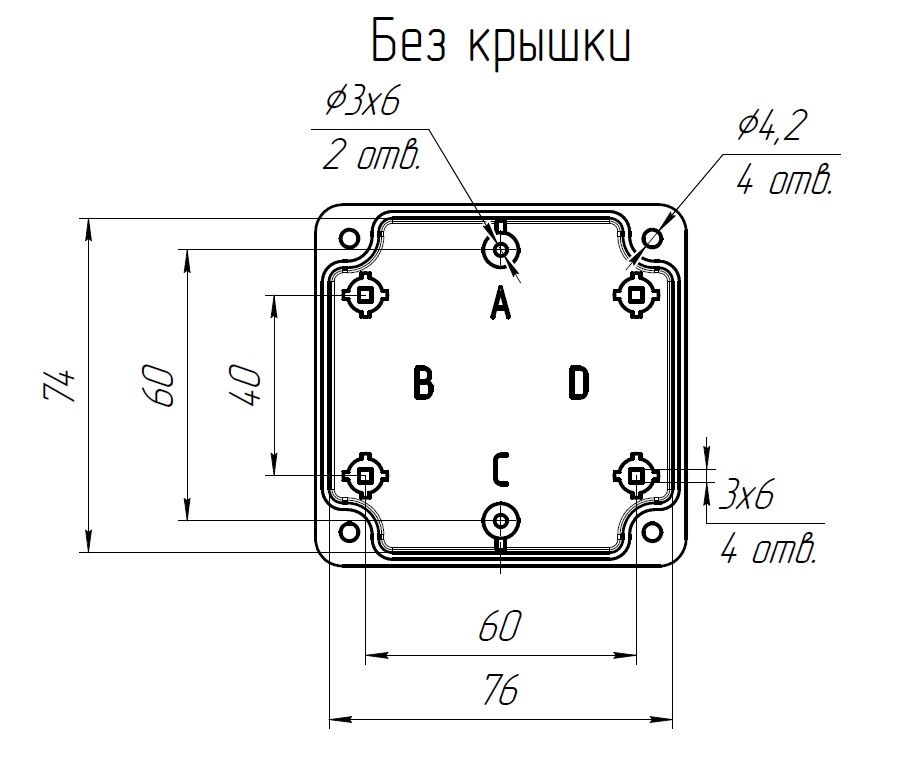

При заказе коробок с внештатным количеством кабельных вводов и клемм заказ производится согласно буквенным обозначениям сторон (схема 1):

Пример заказа: Коробка пылевлагонепроницаемая G366 А АЯКС IP66/IP65, 82x80x55 ВН20Мр15/А–ВА20/В–ПКВ20х1,5/С- (4 wago) Ч
При таком заказе потребителю будет поставлена коробка: с одним металлическим вводом ВН20Мр15 под обжим металлорукава Ø15 (Ø кабеля 6-12 мм) на стороне А, с одним металлическим вводом ВА20 для бронированного кабеля (Ø кабеля 11-17 мм) на стороне В, с одним пластиковым вводом ПКВ20х1,5 (Ø кабеля 6-12 мм) на стороне С, с четырьмя проходными клеммниками типа wago (4мм2). Цвет корпуса черный.

3. Комплектность

В комплект поставки изделия входит:

4. Указания по монтажу и эксплуатации

4.1. Монтаж коробки производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.
4.2. Основание коробки крепится к поверхности с помощью саморезов. Провода, присоединяемые к контактам коробки должны быть обесточены.
4.3. В процессе эксплуатации коробка не требует технического обслуживания.
