Коробка герметичная уличная распределительная МОРОЗ АТФЕ.685552.322 ТУ

• Паспорт

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

1.1 Коробка герметичная уличная распределительная МОРОЗ (далее – коробка) предназначена для электрических и кабельных линий, сигнальных шлейфов, цепей питания и любых других цепей переменного и постоянного тока.

Герметичность коробки обеспечивается специальной конструкцией и применяемыми кабельными вводами.

Коробка конструктивно состоит из основания, внутри которого расположены проходные клеммники и крышки. Основание коробки закрывается крышкой и фиксируется винтами. Корпус коробки оборудован герметичными сальниками диаметром 20 мм провода с возможностью разделки под нужный диаметр* (*- по согласованию с заказчиком коробка может поставляться в «глухом» исполнении или с 1-30 шт пластиковыми или металлическими кабельными вводами М6-М50 с диаметром подключаемого кабеля от 3 до 48 мм, а также для подсоединения бронекабеля, металлорукава м трубной проводки).

По требованию Заказчика возможна установка различных проходных клемм от 0.1 до 150 мм², предохранителей, дифференциальных автоматов, УЗО, шин заземления и прочего малогабаритного электрооборудования.

1.2 Коробка может выпускаться:

• в со встроенным тампером вскрытия (МОРОЗ-Т), который предназначен для фиксации процесса открытия и закрытия крышки корпуса и защиты места коммутации от несанкционированного проникновения;
• с креплением на DIN-рейку (МОРОЗ-DIN).

2. Основные технические данные и характеристики

Таблица 1

Тип	Количество клеммных пар, шт	Количество входов, штатно (максимально), шт	Габариты корпуса, мм (X-Y-Z)	Масса, не более, кг

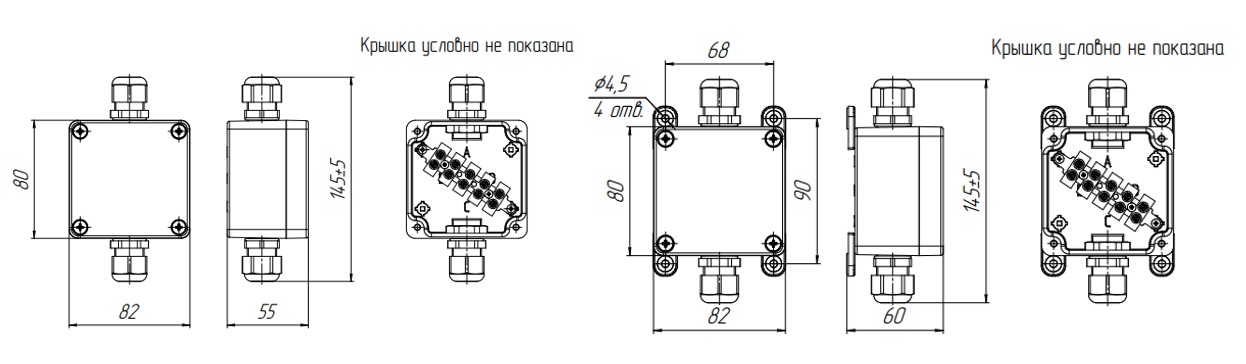

МОРОЗ-5 (82х80х55)	5	2(4)	82х80х55	0.4

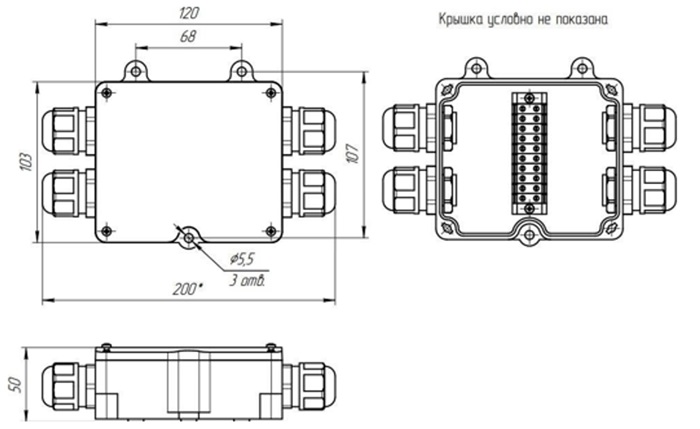

МОРОЗ-10 (120х103х50)	10	4(8)	120х103х50	0.5

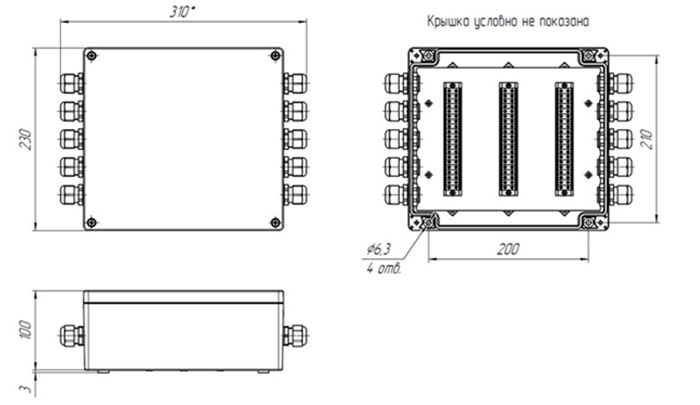

МОРОЗ-50 (250х300х100)	50	10(20)	250х300х100	1.8
МОРОЗ-100 (250х300х100)	100	10(20)	250х300х100	2

Диапазон рабочих температур, °C	от -60 до +60
Степень защиты от внешних воздействий по ГОСТ 14254	IP66/68

Коробка рассчитана на непрерывную круглосуточную работу.

Коробка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

По согласованию с Заказчиком коробка может выпускаться количеством клемм от 1 до 100 шт и различных габаритных размеров из Таблицы 1.

Форма Заказа при внештатной комплектации:

Коробка герметичная уличная распределительная МОРОЗ-Х1 Х2 Х3... АТФЕ.685552.310 ТУ

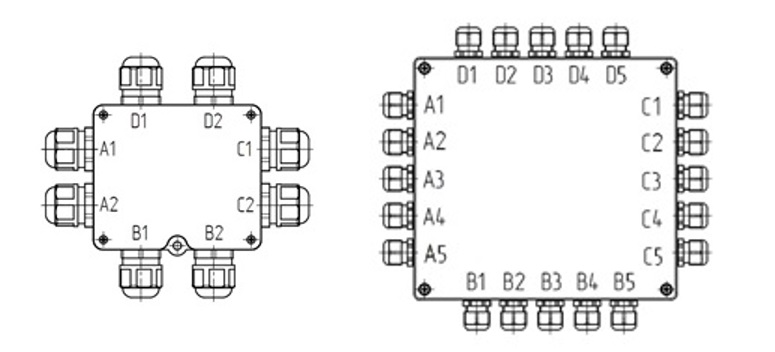

Х1 — количество клемм и тип клемм (от 1 до 100 шт), Х2 — выбор габаритного размера (таблица 1), Х3 — количество, тип и слоты установки кабельных вводов (схема 1).

Дополнительные обозначения, применяемые при оформлении заказа: Т — тампер (датчик вскрытия), DIN — с адаптерами для установки на DIN-рейку, ПК — прозрачная крышка, Цвет корпуса (по умолчанию белый).

Пример заказа:

МОРОЗ-28 Wago (250х300х100) ВН20Мр15/А1 – ВА20/В2 – ПКВ20х1,5/С1 АТФЕ.685552.310 ТУ

При таком заказе потребителю будет поставлена Коробка герметичная уличная распределительная
- c 28-ю проходными рычажковыми клеммами типа Wago под проводник 4 мм²,
- в корпусе 250х300х100 мм,
- с одним металлическим вводом ВН20Мр15 под обжим металлорукава Ø15 (Ø кабеля 6-12 мм) на стороне А слот №1, с одним металлическим вводом ВА20 для бронированного кабеля (Ø кабеля 11-17 мм) на стороне В слот №2, с одним пластиковым вводом ПКВ20х1,5 (Ø кабеля 6-12 мм) на стороне С слот №1.

3. Комплектность

В комплект поставки изделия входит:

Коробка герметичная уличная распределительная МОРОЗ	1 шт
Паспорт АТФЕ.685552.322 ПС	1 шт на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж изделия должен проводить квалифицированный специалист с соответствующей группой допуска по электробезопасности и соблюдением требований нормативно-технической документации.

4.2. Провода, присоединяемые к клеммам коробки должны быть обесточены.

4.3. Производить внешний осмотр и проверку момента затяжки винтов блока не реже чем 1 раз в 6 месяцев.
