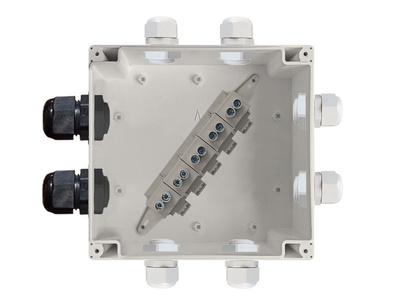

Коробка силовая распределительная IP66 АЯКС АТФЕ.685552.305 ТУ

• Паспорт
• Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств" № ЕАЭС N RU Д-RU.РА04.В.06295/26. Срок действия с 8.05.2026 по 7.05.2031

Исполнение	Цена, руб с НДС 22% / шт

У нас вы можете купить по доступной цене силовые клеммные коробки в различных исполнениях.

1. Общие сведения

Коробка силовая распределительная IP66 АЯКС (далее – коробка) предназначена для соединения и распределения силовых и греющих кабелей в цепях переменного и постоянного тока. Внутри коробки располагаются винтовые клеммные колодки 10 мм² или 16 мм². Материал корпуса – пластик или сталь с порошковым покрытием (АЯКС-М).

Отличительными особенностями коробки являются:

• надежное, безопасное и быстрое соединение (с помощью отвертки непосредственно на объекте),
• возможность комплектации различными кабельными вводами и клеммниками.

Коробка конструктивно состоит из основания, внутри которого расположены проходные клеммники. Основание коробки закрывается герметичной крышкой и фиксируется винтами. Корпус коробки оборудован герметичными кабельными вводами* (*- по согласованию с заказчиком коробка может поставляться в «глухом» исполнении или с 1-30 шт пластиковыми или металлическими кабельными вводами М6-М50 с диаметром подключаемого кабеля от 3 до 48 мм, а также для подсоединения бронекабеля, трубной проводки и металлорукава).

Коробка может выпускаться:

• со встроенным тампером вскрытия (АЯКС-Т), который предназначен для фиксации процесса открытия и закрытия крышки корпуса и защиты места коммутации от несанкционированного проникновения;
• с петлями и замком (АЯКС-З).

2. Основные технические данные и характеристики

Заказать силовую коробку АЯКС можно в готовом виде стандартной комплектации или по индивидуальному заказу, оставив заявку на сайте Производителя.

Таблица стандартных исполнений

Тип	Количество клеммных пар (из них шин заземления), шт	Количество вводов, вход/выход (диаметр обжимаемого кабеля), шт	Степень защиты по ГОСТ 14254-2015	Габариты корпуса (без вводов), мм	Масса, не более, кг
АЯКС-1 10 мм2	6(1)	1 (11-17) / 2 (6-12)	IP66	163х118х66	0.7
АЯКС-1М 10 мм2				150х150х75	1.3
АЯКС-1 16 мм2		1 (18-25) / 2 (13-18)		163х118х66	0.7
АЯКС-1М 16 мм2				150х150х75	1.3
АЯКС-2 10 мм2	17(2)	2 (18-25) / 6 (13-18)		250x230x100	1.7
АЯКС-2М 16 мм2				250х150х100	2.5
АЯКС-2 10 мм2				250x230x100	1.7
АЯКС-2М 16 мм2				250х150х100	2.5
IP66 АЯКС-2, 35 мм2 Hensel	5			250х150х100	1.7
IP66 АЯКС-2М, 35 мм2 Hensel	5			250х150х100	2.5

Клеммники

Цвет	Синий	Серый	Желтый/зеленый	Бежевый
Напряжение, В, не более	600	1000	800	690
Ток, А, не более	70	100	63	102
Сечение провода, мм	10	16	16	35

Технические характеристики

Диапазон рабочих температур, °C	от -60 до +60
Климатические исполнение по ГОСТ 15150-69	УХЛ2
Максимально допустимая относительная влажность окружающей среды, %	98
Степень зашиты корпуса по ГОСТ 14254-2015	IP66

Устройство не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Пример заказа: Коробка силовая распределительная IP66 АЯКС-М-З 150х150х75 ВН20Мр15/А1 – ВА20/В2 – ВН20Мр15/С1 - (6/10мм2, шина заземления) С

При таком заказе потребителю будет поставлена коробка из стали, с замком, размером 150х150х75 мм с одним металлическим вводом ВН20Мр15 под обжим металлорукава Ø15 (Ø кабеля 6-12 мм) на стороне А слот №1, с одним металлическим вводом ВА20 для бронированного кабеля (Ø кабеля 11-17 мм) на стороне В слот №2, с одним ВН20Мр15 под обжим металлорукава Ø15 (Ø кабеля 6-12 мм) на стороне С слот №1, с шестью проходными винтовыми клеммниками ЗНИ-10 10 мм² и шиной заземления. Цвет корпуса - серый.

3. Комплектность

Коробка силовая распределительная IP66 АЯКС	1 шт
паспорт АТФЕ.685552.305 ПС	1 экз. на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж коробки производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.

4.2. Основание коробки крепится к поверхности с помощью саморезов. Провода, присоединяемые к контактам коробки должны быть обесточены.

4.3. В процессе эксплуатации коробка не требует технического обслуживания.
