Коробка распределительная наружная герметичная КРН IP68 АЯКС

Паспорт

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

1.1. Коробка распределительная наружная герметичная КРН IP68 АЯКС (далее – коробка) предназначена для электрических и кабельных линий, сигнальных шлейфов, цепей питания и любых других цепей переменного и постоянного тока.

Герметичность коробки обеспечивается специальной конструкцией и применяемыми кабельными вводами.

Коробка конструктивно состоит из основания, внутри которого расположены проходные клеммники и крышки. Основание коробки закрывается крышкой и фиксируется винтами. Корпус коробки оборудован герметичными сальниками диаметром 20 мм провода с возможностью разделки под нужный диаметр* (*- по согласованию с заказчиком коробка может поставляться в «глухом» исполнении или с 1-4 шт пластиковыми или металлическими кабельными вводами М6-М32 с диаметром подключаемого кабеля от 3 до 28 мм, а также для подсоединения бронекабеля, металлорукава и трубной проводки).

По требованию Заказчика возможна установка различных проходных клемм от 0.1 до 16 мм², предохранителей, дифференциальных автоматов, УЗО, шин заземления и прочего малогабаритного электрооборудования.

1.2. Коробка может выпускаться:

со встроенным тампером вскрытия (КРН-Т) , который предназначен для фиксации процесса открытия и закрытия крышки корпуса и защиты места коммутации от несанкционированного проникновения;
с креплением на DIN-рейку (КРН-DIN).

2. Основные технические данные и характеристики

Таблица 1
Тип	Количество клеммных пар, шт	Количество входов, штатно (максимально), шт	Габариты корпуса, мм (X-Y-Z)	Масса, не более, кг

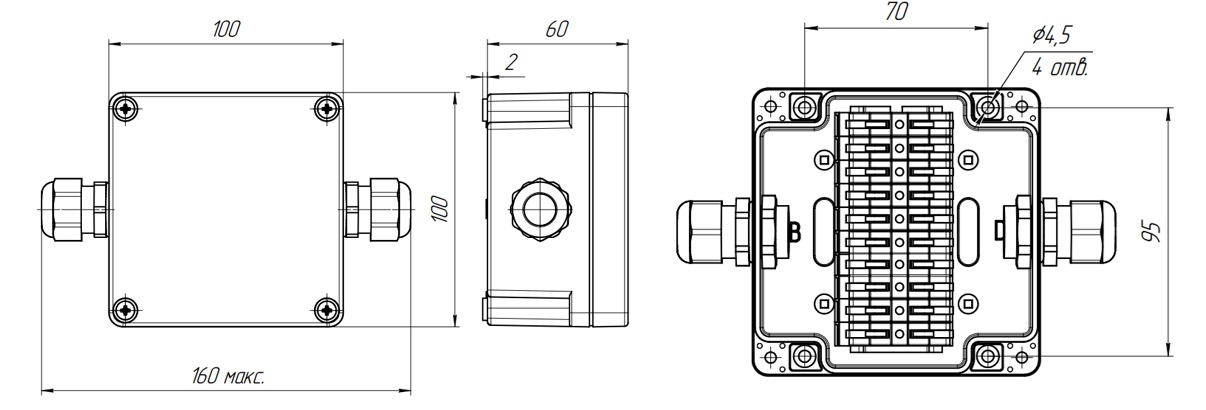

КРН IP68 АЯКС (100х100х60) глухая	-	-	100х100х60	0.4
КРН-10 IP68 АЯКС (100х100х60)	10	2(4)		0.5
КРН-10-DIN IP68 АЯКС (100х100х60)

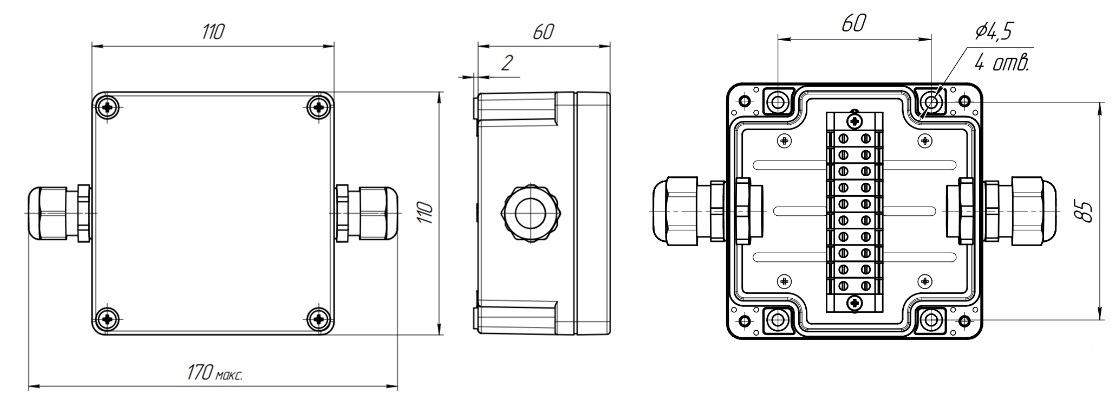

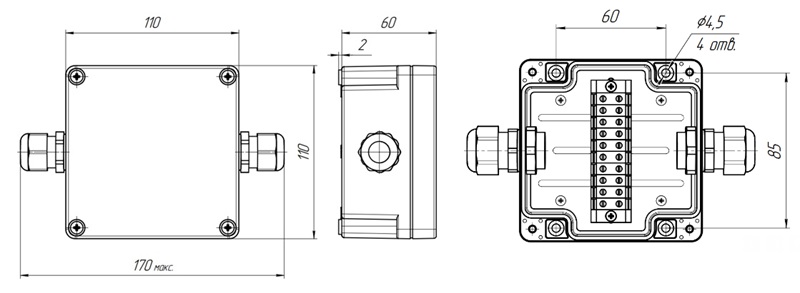

КРН IP68 АЯКС (110х110х60) глухая	-	-	110х110х60	0.4
КРН-12 IP68 АЯКС (110х110х60)	12	2(4)		0.6
КРН-12-DIN IP68 АЯКС (110х110х60)

Диапазон рабочих температур, °C	от -60 до +75
Степень защиты от внешних воздействий по ГОСТ 14254	IP66/68

Коробка рассчитана на непрерывную круглосуточную работу.

Коробка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Форма Заказа при внештатной комплектации:

Коробка распределительная наружная герметичная КРН IP68 АЯКС-Х1 Х2 Х3... АТФЕ.685552.325 ТУ

Х1 — количество клемм и тип клемм (от 1 до 14 шт),
Х2 — выбор габаритного размера (таблица 1),
Х3 — стороны установки кабельных вводов.

Дополнительные обозначения, применяемые при оформлении заказа:
Т — тампер (датчик вскрытия),
DIN — с адаптерами для установки на DIN-рейку,
ПК — прозрачная крышка,
Цвет корпуса (по умолчанию белый).

Пример заказа:

КРН-8 Wago (100х100х60) ВН20Мр15/А – ВА20/В – ПКВ20х1,5/С АТФЕ.685552.325 ТУ: При таком заказе потребителю будет поставлена Коробка Распределительная Наружная:
- c 8-ю проходными рычажковыми клеммами типа Wago под проводник 4 мм²,
- в корпусе 100х100х60 мм,
- с одним металлическим вводом ВН20Мр15 под обжим металлорукава Ø15 (Ø кабеля 6-12 мм) на стороне А, с одним металлическим вводом ВА20 для бронированного кабеля (Ø кабеля 11-17 мм) на стороне В, с одним пластиковым вводом ПКВ20х1,5 (Ø кабеля 6-12 мм) на стороне С.

3. Комплектность

В комплект поставки изделия входит:

Коробка распределительная наружная герметичная КРН IP68 АЯКС	1 шт
Паспорт АТФЕ.685552.325 ПС	1 шт на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж изделия должен проводить квалифицированный специалист с соответствующей группой допуска по электробезопасности и соблюдением требований нормативно-технической документации.

4.2. Провода, присоединяемые к клеммам коробки должны быть обесточены.

4.3. Производить внешний осмотр и проверку момента затяжки винтов блока не реже чем 1 раз в 6 месяцев.
