Коробка с обогревом КСП «МОРОЗ» IP67/IP66 ПАШК.685552.308 ТУ

Этот товар можно приобрести на маркетплейсах:

Паспорт
Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств" № ЕАЭС N RU Д-RU.РА06.В.68135/26. Срок действия с 4.08.2026 по 30.07.2031

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

1.1. Коробка с обогревом КСП «МОРОЗ» IP67/IP66 предназначена для защиты установленного в ней оборудования от воздействия окружающей среды. Коробка подходит как для наружного (уличного), так и для внутреннего размещения. Коробка служит для коммутации электрических и кабельных линий, сигнальных шлейфов сигнализации, цепей питания, а также для монтажа оборудования или аккумуляторов. Корпус коробки выполнен из ударостойкого пластика, устойчив к перепадам температур, ультрафиолету.

Отличительной особенностью коробки является встроенное автоматическое устройство подогрева, обеспечивающее безопасную работу размещенного в ней оборудования при температуре окружающего воздуха от - 45°C до +50°C. Термостат устройства автоматически включает обогреватель, если температура внутри коробки опустится ниже +5°C. Обогреватель нагревает внутренний воздух до +15°C и термостат отключает обогреватель. Таким образом, внутри коробки с обогревом постоянно поддерживается температура не ниже +5°C.

По требованию Заказчика, возможна установка различных кабельных вводов диаметром от 6 до 63 мм² (штуцера под все виды кабельной прокладки), дифференциальных автоматов, УЗО, шин заземления, предохранителей, проходных клемм от 0,1 до 16 мм² и прочего малогабаритного электрооборудования.

Коробка конструктивно состоит из основания и герметичной крышки, фиксируемой винтами. Корпус коробки по сторонам А, В и D может быть оборудован герметичными пластиковыми или металлическими кабельными вводами для присоединения кабелей диаметром от 3 до 55 мм и штуцерами для открытой прокладки кабеля, подсоединения бронекабеля, металлорукава, трубной проводки.

Коробки с обогревом КСП «МОРОЗ» выпускаются следующих модификаций:

КСП «МОРОЗ» 230х250х100
КСП «МОРОЗ» 183х207х97

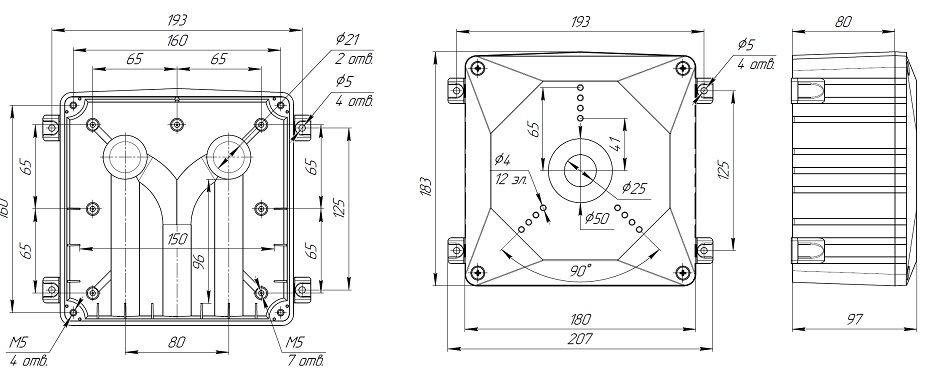

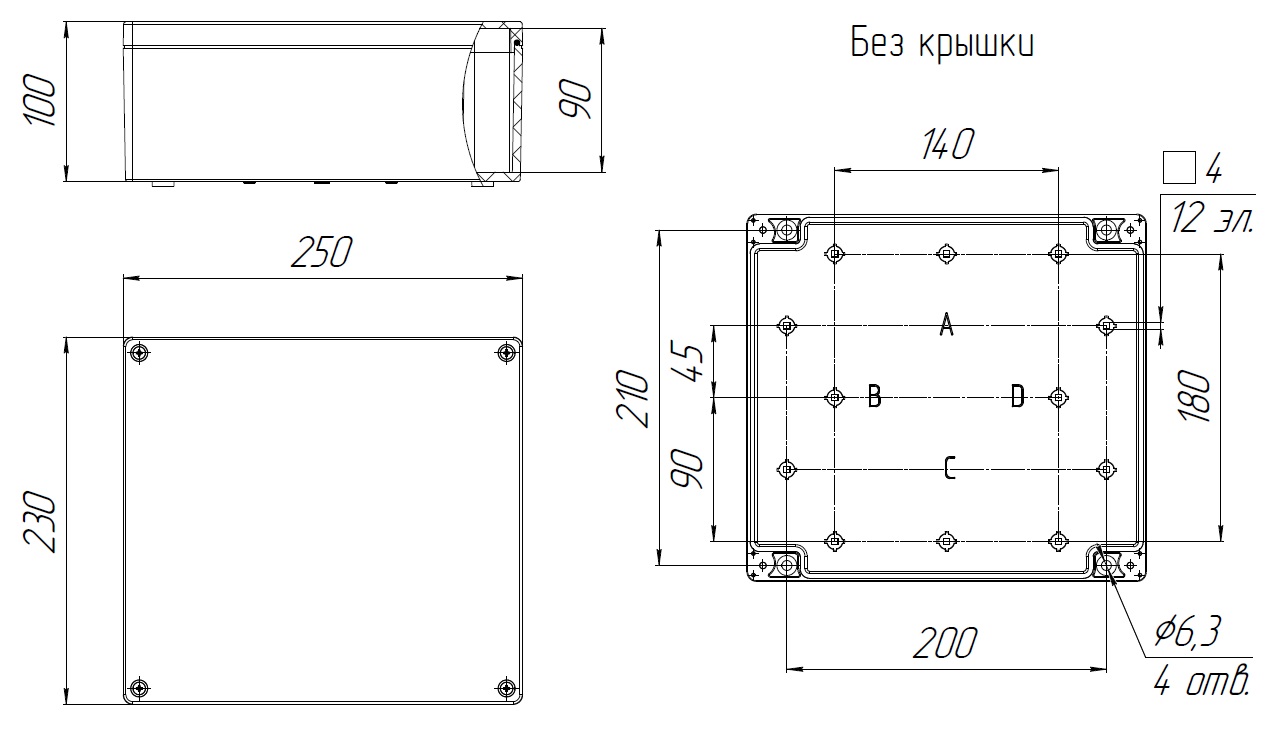

Габаритные и присоединительные размеры КСП «МОРОЗ» показаны на рис.2, рис.3.

1.2. Коробка может выпускаться:

Со встроенным тампером вскрытия (модификация-Т), который предназначен для фиксации процесса открытия и закрытия крышки корпуса и защиты от несанкционированного проникновения. При закрытой крышке контакт тампера сжат. При снятии крышки коробки контакт тампера переходит в отжатое положение.
Для крепления на столб, мачту или трубу применяется универсальный Кронштейн для крепления на столб/трубу КСТ АЯКС.
Коробка может дополнительно комплектоваться козырьком защитным КЗ-12 АЯКС и КЗ-13 АЯКС для защиты от прямого попадания атмосферных осадков.
Коробка может дополнительно комплектоваться адаптерами для монтажа на DIN-рейку.

2. Основные технические данные и характеристики

	КСП «МОРОЗ» 230х250х100	КСП «МОРОЗ» 183х207х97
Степень защиты по ГОСТ 14254	IP67/IP66
Диапазон рабочих температур, °C	от -45 до +50
Напряжение питания устройства обогрева, В	12
Потребляемая мощность устройства обогрева, не более, Вт	5
Габаритные размеры корпуса, мм	230х250х100	183х207х97
Масса, не более, кг	1.5	1.05
Срок службы, не менее, лет	10

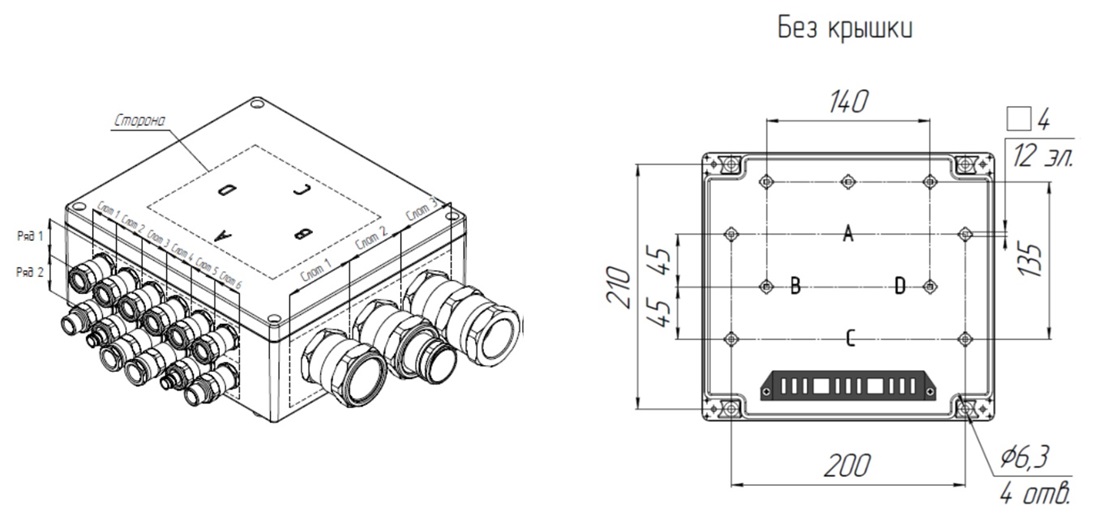

Заказ кабельных вводов производится согласно буквенным обозначениям сторон и слотов (Рис.1). Для кабельных вводов диаметром от 6 до 25 мм² доступен заказ установки в два ряда, кабельные вводы диаметром от 30 до 63 мм² устанавливаются в один ряд.

Примеры заказа:

Коробка с обогревом КСП «МОРОЗ» 230х250х100 IP 67/ IP66 1 ВН32(А2)-1ВН40(В3) 10 wago, шина заземления ПАШК.685552.308 ТУ: При таком заказе потребителю будет поставлена коробка:
с одним металлическим вводом для открытой прокладки кабеля ВН32 (Ø кабеля 18-25 мм) слот 2 на стороне А, с одним металлическим вводом для открытой прокладки кабеля ВН40 (Ø кабеля 25-31 мм) на стороне В слот 3, с десятью проходными клеммниками wago (4 мм²) и одной шиной заземления.
Коробка с обогревом КСП «МОРОЗ» 230х250х100 IP 67/ IP66 ПАШК.685552.308 ТУ: При таком заказе потребителю будет поставлена коробка без вводов и клеммников с монтажной панелью.

Основные виды клеммников
винт 4 мм² - винтовой 0.08 - 4 мм² 15 А 300 В	wago – клемма типа wago 0.08 - 4 мм² 32 А 250 В	винт 10 мм² - винтовой 1.5 - 10 мм² 70 А 600 В	винт 16 мм² - винтовой 4 - 16 мм² 63 А 800 В	PUSH-IN - самозажимной 1.5 - 10 мм² 32 А 800 В

По согласованию с Заказчиком могут устанавливаться другие типы клемм.

3. Комплектность

В комплект поставки изделия входит:

Коробка КСП «МОРОЗ» IP67/IP66	1 шт
Паспорт ПАШК.685552.308ПС	1 шт на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж коробки производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.

4.2. Основание коробки крепится к поверхности с помощью саморезов. Провода, присоединяемые к контактам коробки должны быть обесточены.

4.3. В процессе эксплуатации коробка не требует технического обслуживания.
