Преобразователь интерфейсов ПИ RS232/RS485 АЯКС АТФЕ.426469.326 ТУ

• Паспорт

1. Назначение

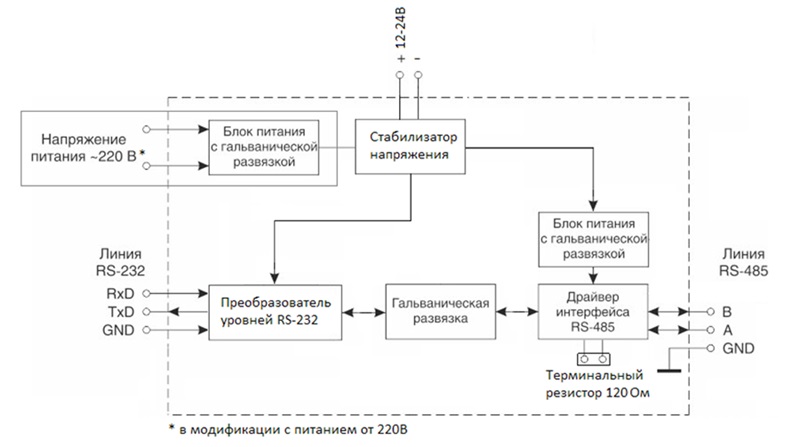

Преобразователь интерфейсов ПИ RS-232/RS-485 АЯКС (далее преобразователь) предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485 с обеспечением гальванической изоляции.

Преобразователь позволяет подключать к промышленной сети RS-485 устройства (например, персональный компьютер, электронные весы, считыватель штрих-кодов и т.д.), имеющие порт RS-232.

Преобразователь выполнен в пластмассовом корпусе, предназначенном для крепления на DIN-рейку 35 мм и поддерживает любые протоколы данных, физическая реализация которых основана на интерфейсах RS-232 и RS-485.

Преобразователь имеет:

• гальваническую изоляцию входов между собой и от питающей сети,
• автоматическое определение направления передачи данных,
• световую индикацию: приема данных, передачи данных, питания,
• встроенные согласующие резисторы.

Преобразователь выпускается в двух исполнениях:

• ПИ RS-232/RS-485 АЯКС 12-24В - с напряжением питания 12В или 24В (постоянное)
• ПИ RS-232/RS-485 АЯКС 220В - с напряжением питания 220 В (переменное).

2. Основные технические данные и характеристики

	ПИ RS-232/RS-485 АЯКС 12-24В	ПИ RS-232/RS-485 АЯКС 220В
Степень защиты оболочки по ГОСТ 14254–2015	IP20
Скорость обмена, бит/сек	9600 – 115200
Длина связи RS-232, не более, м	10
Длина связи RS-485, не более, м	1200
Допустимое напряжение гальванической изоляции входов, не менее, В	3000 (в секунду) 1500 (в минуту)
Напряжение питания, В	10 - 30 (постоянное)	85 - 245 (переменное)
Потребляемая мощность, не более, ВА	0.5

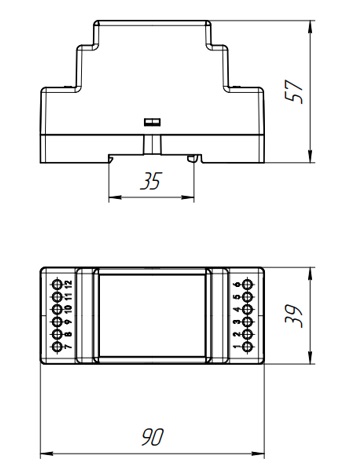

Габаритные размеры , не более, мм	90х39х57
Масса, не более, г	100
Диапазон рабочих температур, °C	от -30 до +60

3. Комплектность

В комплект поставки изделия входит:

Преобразователь интерфейсов ПИ RS232/RS485 АЯКС	1 шт
паспорт	1 шт на упаковку

4. Указания по монтажу и эксплуатации

Монтаж преобразователя необходимо выполнять в обесточенном состоянии квалифицированному электротехническому персоналу, имеющему соответствующий допуск.

Подключение кабелей сигнальных цепей и сетевого напряжения выполняется в соответствии со схемой подключения прибора.

Техническое обслуживание рекомендуется проводить не реже одного раза в 6 месяцев, оно заключается в осмотре внешнего вида, проверке надежности крепления преобразователя на месте эксплуатации и состояния кабельных линий.
