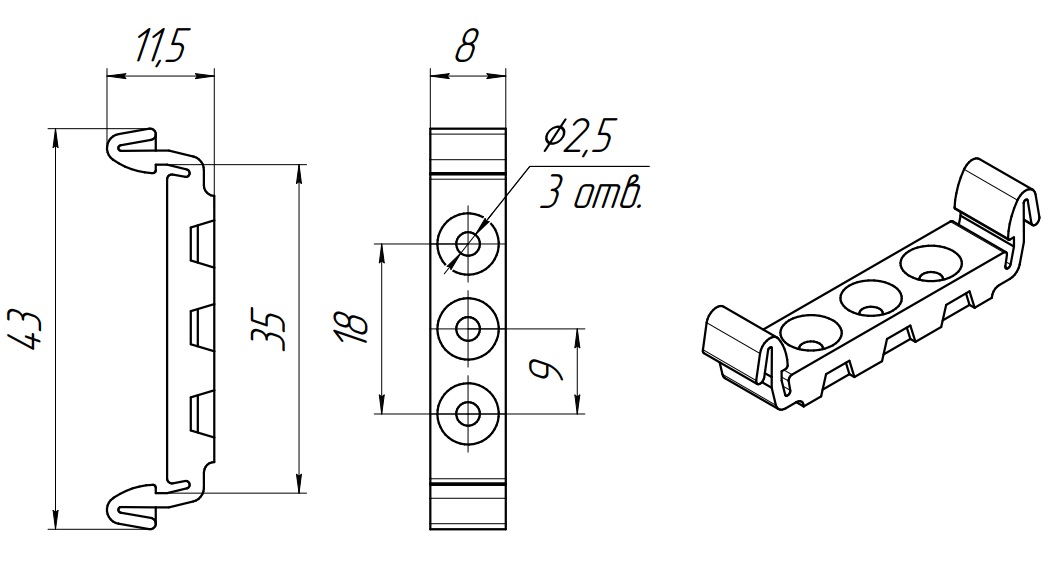

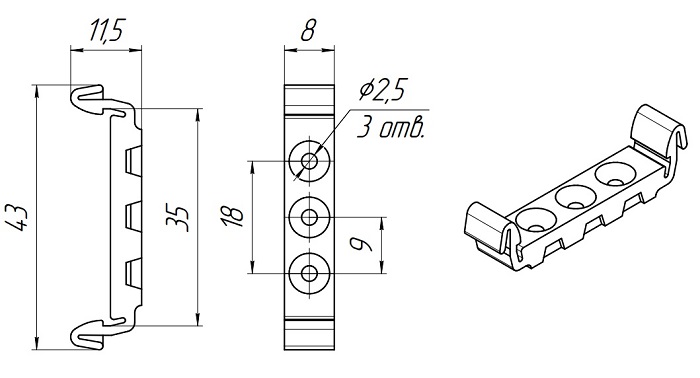

Крепление (адаптер) на DIN-рейку АЯКС ПАШК.301524.316 ТУ

• Паспорт

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

Крепление (адаптер) на DIN-рейку АЯКС (далее – крепление) предназначено для удобного и надежного монтажа клеммных коробок, блоков, реле, плат, УЗО, РЭА и других совместимых компонентов на стандартную DIN‑рейку.

Крепление имеет усиленную конструкцию и повышенную механическую прочность. Надежный механизм позволяет многократно и быстро устанавливать и снимать устройства с DIN-рейки. Специально предусмотрены три отверстия для крепежа, позволяющие максимально точно совмещать крепление с монтируемым компонентом.

Крепление обеспечивает прочную фиксацию оборудования, упрощает сборку, обслуживание и модернизацию электротехнических шкафов, распределительных устройств и систем промышленной автоматизации.

Область применения:

• установка клеммных блоков и соединителей, не имеющих встроенного крепления на DIN‑рейку;
• монтаж автоматических выключателей, УЗО, реле, клеммных колодок, блоков питания;
• размещение печатных плат, интерфейсных модулей и иных компонентов в корпусах щитового исполнения;
• организация компактной и упорядоченной компоновки оборудования в условиях ограниченного пространства шкафа.

2. Основные технические данные

материал	пластик / полиамид
диапазон рабочих температур, °C	от -65 до +70
масса, не более, г	16
срок службы, не менее, лет	8

3. Комплект поставки

крепление (адаптер) АЯКС	1 шт
комплект монтажа (винт М2.9х9.5 - 2 шт)	1 шт (по заказу)
паспорт	1 шт на одну транспортную упаковку

4. Монтаж кронштейна

4.1. Монтаж крепления к устройству производится в предварительно подготовленные отверстия.

4.2. Порядок монтажа:

а) закрепить крепление на монтируемом компоненте с помощью винтов М2.9х9.5;

б) закрепить монтируемый компонент на DIN-рейке с помощью защелок крепления.
