Кронштейн из нержавеющей стали К-ДПМ-3 АЯКС (для монтажа датчиков ДПМ-3) АТФЕ.687434.185 ТУ

Также, мы производим:
Кронштейн К-ДПМ-1 АЯКС (для монтажа датчиков ДПМ-1, ДПМГР-2)
Кронштейн К-ДПМ-2 АЯКС (для монтажа датчиков ДПМ-2)

• Паспорт
• Информационное письмо

Исполнение	Цена, руб с НДС 22% / шт

В 70-80% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика позволяет кронштейн. Кронштейн изменяет положение одного из блоков на 90 град, имеет регулировочные отверстия и выполнен из немагнитной нержавеющей стали, что исключает рассевание магнитных полей установленного на нем приборов (сохраняет стабильную работу магнита устраняя эффект размагничивания). Кронштейн не только гарантирует стабильную и точную работу извещателей и датчиков, но и осуществляет механическую защиту (принимая на нагрузку в случае удара), что продлевает срок их службы.

Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать кронштейны в комплекте с извещателем, что обеспечит устойчивую и долговременную работу ваших охранных систем.

1. Общие сведения

Кронштейн К-ДПМ-3 АЯКС предназначен для изменения положения при монтаже блока магнита датчика положения магнитогерконового ДПМ-3 (исп.00.01.02,03,04,05,06,07) к поверхностям охраняемых конструкций. Кронштейн позволяет изменить положение блока на 90 град, что обеспечивает правильное совмещение блока магнита и датчика и исключает нестабильную работу датчика.

2. Основные параметры и характеристики

Материал	немагнитная нержавеющая сталь толщиной 1.5 мм
Температура эксплуатации	от -80 до +250°С
Масса	не более 0.05 кг
Габаритные размеры	62х42х32 мм
Срок службы, не менее	8 лет

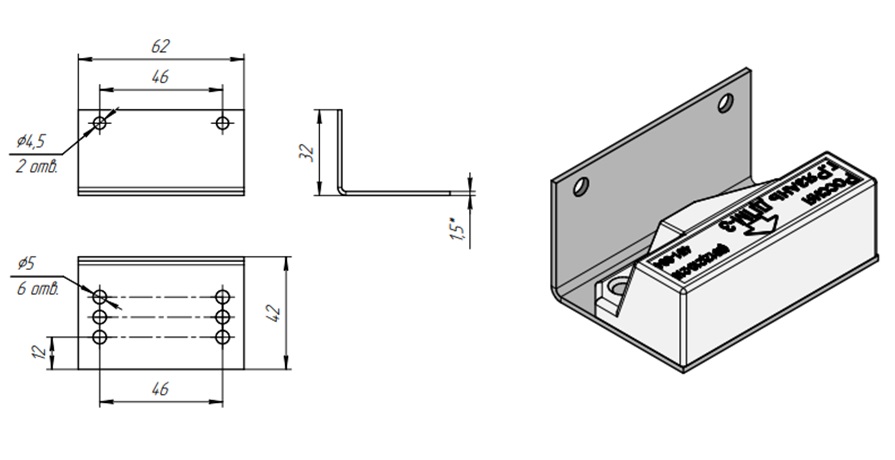

Габаритные, установочные и присоединительные размеры приведены на рис. 1.

3. Комплект поставки

кронштейн К-ДПМ-3 АЯКС	1 шт.
комплект крепежа* (винт М4х10 - 2 шт, гайка М4 - 2 шт, саморез 4x10 - 2 шт) (*по требованию заказчика возможна поставка кронштейна без комплекта крепления)	1 шт.
паспорт	1 шт. на одну транспортную упаковку

4. Монтаж кронштейна

4.1. Монтаж кронштейна К-ДПМ-3 АЯКС на объекте производится в предварительно просверленные отверстия.

4.2. Порядок крепления кронштейна:
а) закрепить кронштейн на поверхности охраняемой конструкции с помощью саморезов,
б) отрегулировать и закрепить на кронштейне, с помощью винтов из комплекта, блок магнита или блок датчика.

5. Гарантийные обязательства

Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 5.5 лет со дня отгрузки с предприятия-изготовителя.
