Источник питания АЯКС АТФЕ.469445.279 ТУ

• Паспорт
• Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств" № ЕАЭС N RU Д-RU.РА04.В.06295/26. Срок действия с 8.05.2026 по 7.05.2031

1. Общие сведения

Источник питания АЯКС (далее – источник) предназначен для питания радиоэлектронных устройств различного применения напряжением 12В или 24В постоянного тока, от сети переменного тока напряжением 220 В, преобразования входного напряжения постоянного тока 24В в 12В или 12В в 24В (в зависимости от исполнения).

Источник защищен от перегрузки и короткого замыкания на выходе, работоспособен на холостом ходу и соответствует требованиям ГОСТ 32132.3-2013.

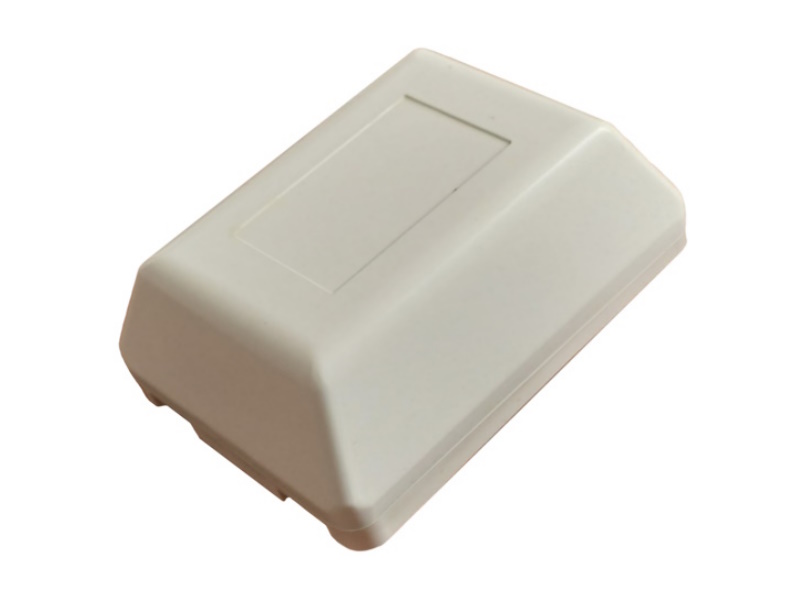

Источник выполнен в пластиковом корпусе и имеет три исполнения по степени защиты от внешних воздействий по ГОСТ 14254-2015:

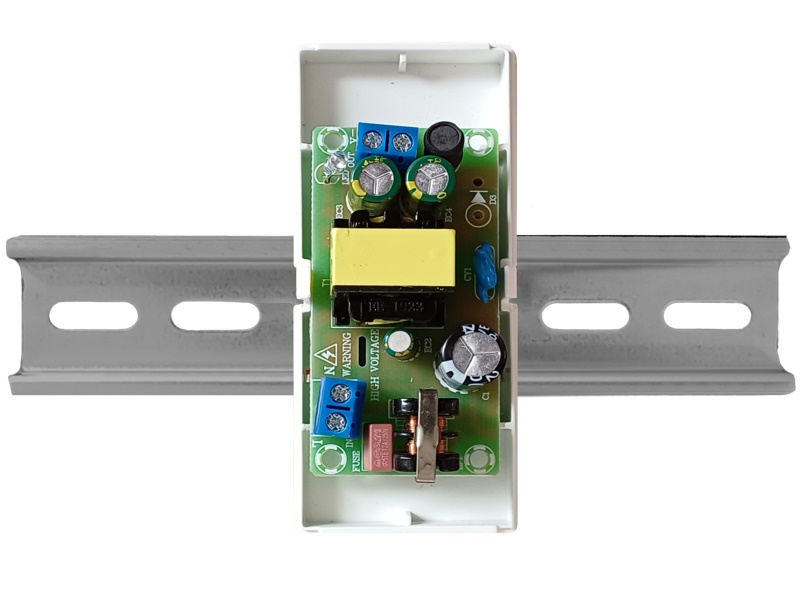

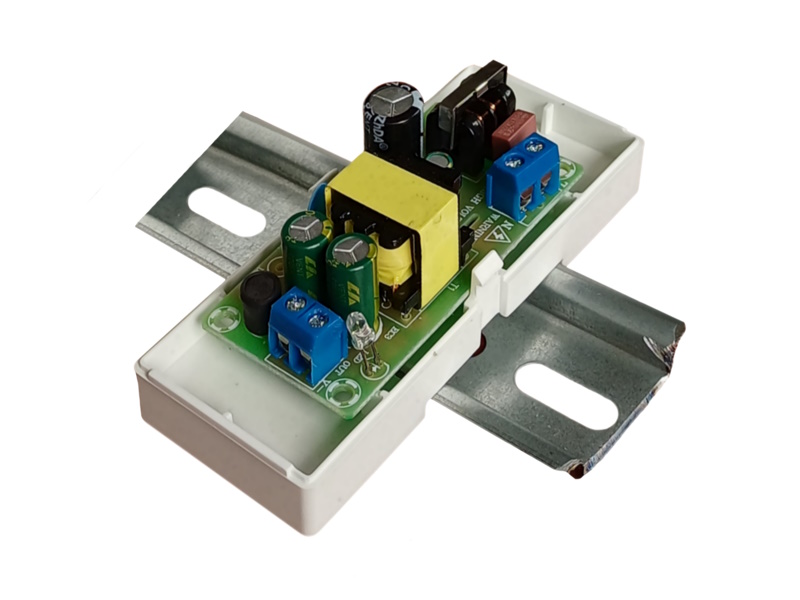

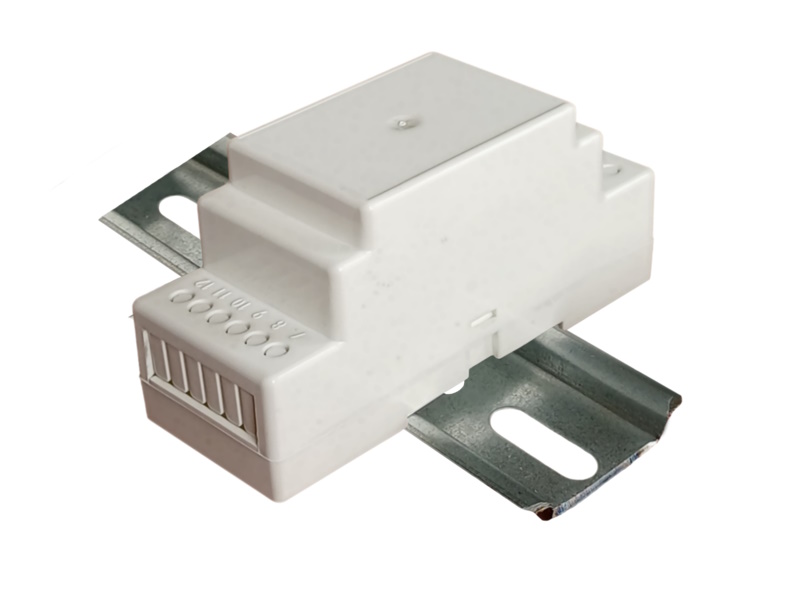

• IP20 (корпус на DIN-рейку, встроенные клеммники (до 2.5 мм²))

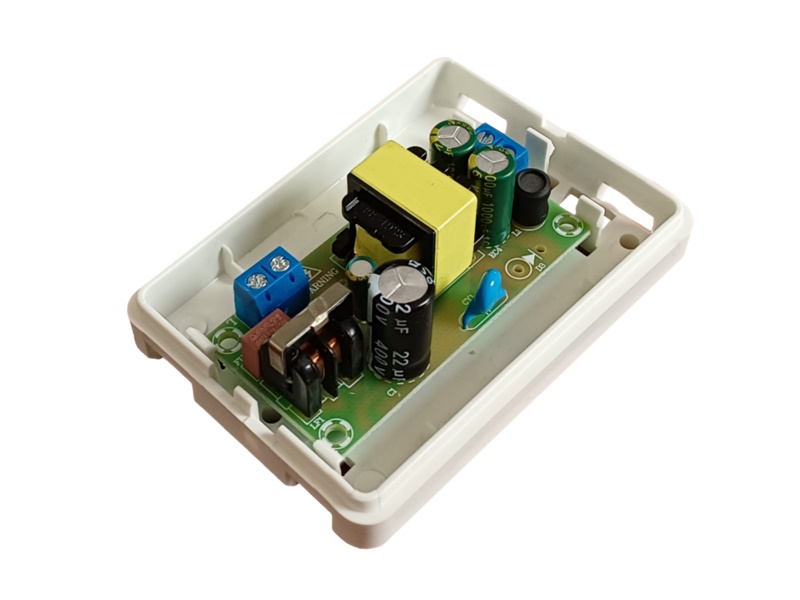

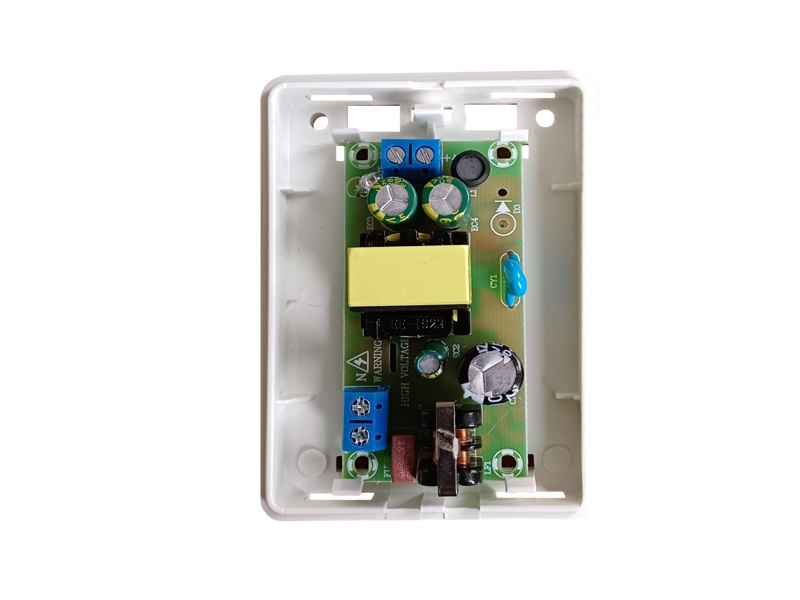

• IP40 (встроенные клеммники (до 2.5 мм²))

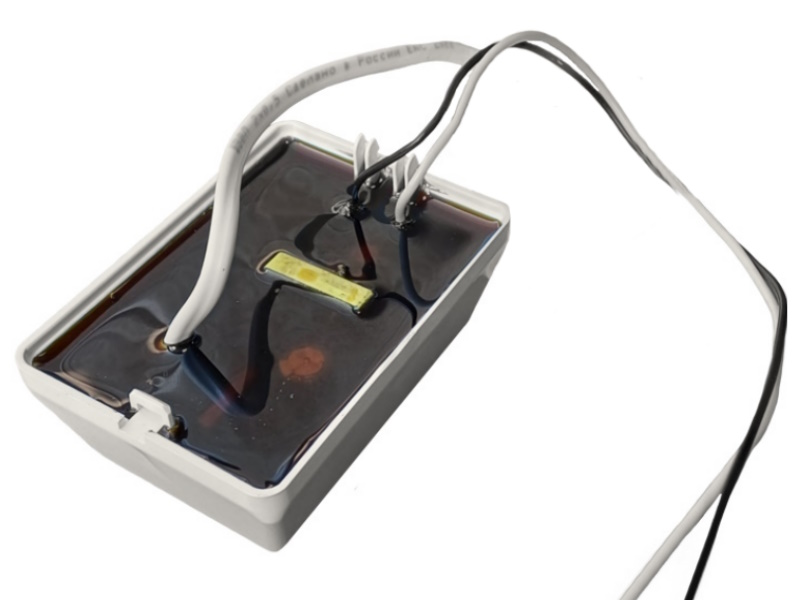

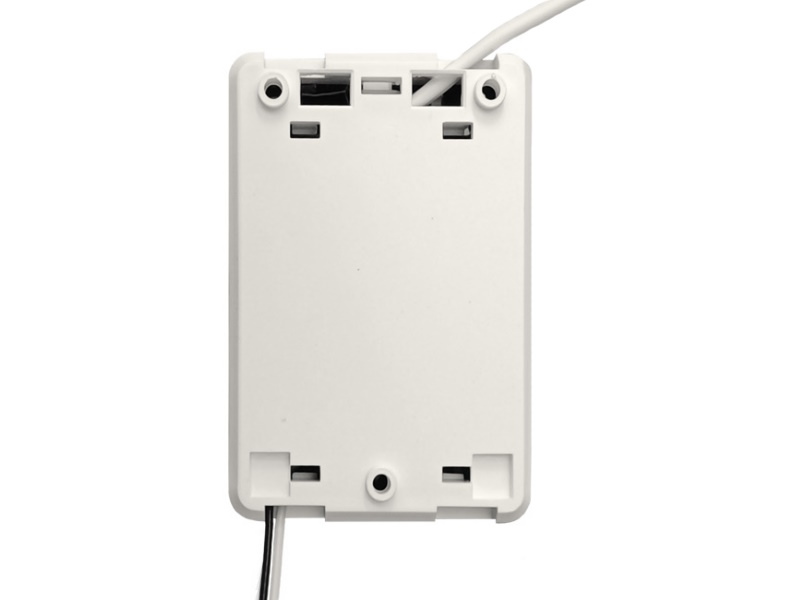

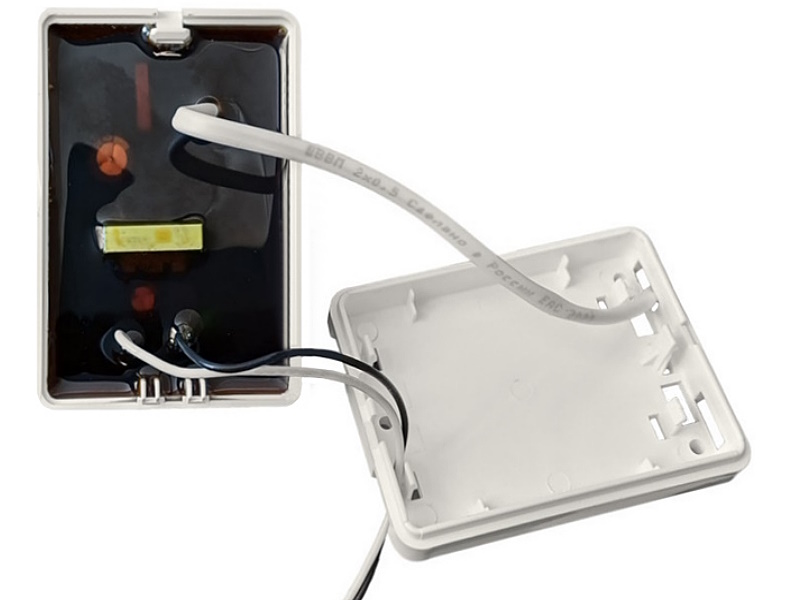

• IP67 (кабель, длина 0.5 м)

2. Основные параметры и характеристики

Исполнение	Входное напряжение, В	Выходное напряжение, В	Выходной ток, А	Мощность номинальная, Вт	Масса, не более, г	Габаритные размеры, мм	Подключение
АЯКС 220/12-1,5А DIN	220 (100-240)	12 ± 3	1.5	18	120	39 x 90 x 57	клеммник
АЯКС 220/12-1,5А IP40				18	150	85 x 62 x 38	клеммник
АЯКС 220/12-1,5А IP67				18	400		кабель
АЯКС 220/12-3А DIN			3	36	120	39 x 90 x 57	клеммник
АЯКС 220/12-3А IP40				36	150	85 x 62 x 38	клеммник
АЯКС 220/12-3А IP67				36	400		кабель
АЯКС 220/24-1,5А DIN		24 ± 3	1.5	36	120	39 x 90 x 57	клеммник
АЯКС 220/24-1,5А IP40				36	150	85 x 62 x 38	клеммник
АЯКС 220/24-1,5А IP67				36	400		кабель
АЯКС 24/12 IP40	24 (19-28)	12 ± 1	0,18	2.16	100		клеммник
АЯКС 24/12 IP67				2.16	250		кабель
АЯКС 12/24 IP40	12 (9-18)	24 ± 1		4.32	100		клеммник
АЯКС 12/24 IP67				4.32	250		кабель

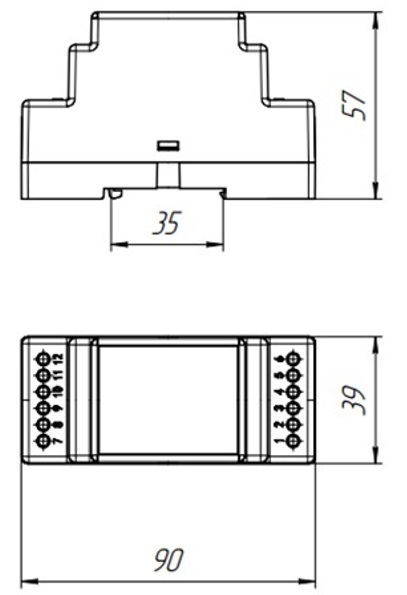

Габаритные и присоединительные размеры источника показаны на (рис.1) и (рис.2).

Средний полный срок службы источника - 5 лет.

Источник рассчитан на круглосуточный режим работы при температуре окружающей среды от -30 до +50°С и относительной влажности до 95% при температуре +35°С.

Источник не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

3. Требования к безопасности и монтажу

Источник питания по способу защиты человека от поражения электрическим током соответствует классу II по ГОСТ 12.2.007.0-75.

При эксплуатации источников питания следует соблюдать "Правила технической эксплуатации и правила техники безопасности для электроустановок до 1000 В".

Монтаж, установку, техническое обслуживание источника питания производить при отключенном сетевом напряжении.

4. Транспортирование и хранение

Извещатели в упаковке предприятия-изготовителя допускается транспортировать любым видом транспорта в крытых транспортных средствах на любые расстояния в соответствии с правилами перевозки грузов, действующих на соответствующем виде транспорта.

Условия при транспортировании должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

Хранение извещателей в упаковке на складах потребителя должно соответствовать условиям хранения 3 по ГОСТ 15150-69.

5. Комплект поставки

Источник питания АЯКС	1 шт.
Паспорт	1 шт.
