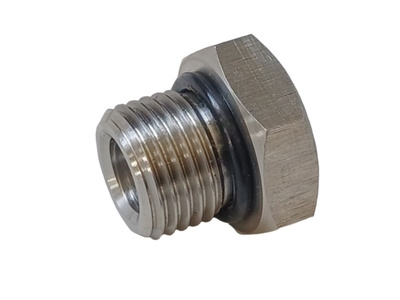

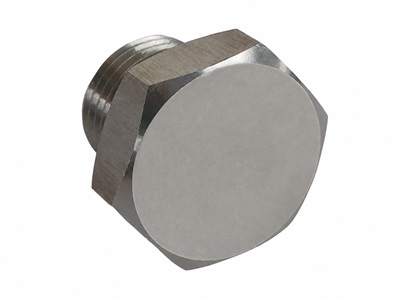

Заглушки металлические резьбовые ЗМ АЯКСПАШК.305331.319 ТУ

Также, мы выпускаем: Металлические резьбовые заглушки взрывозащищённые Ех-заглушка ВЗ

• Паспорт

Код ОКПД2: 27.33.13.130

Исполнение	Цена, руб с НДС 22% / шт

1. Назначение и условия применения

Заглушки металлические резьбовые ЗМ АЯКС (далее заглушки) предназначены для закрытия неиспользуемых отверстий в корпусах оборудования.

Заглушки имеют вид климатического исполнения УХЛ1 и могут эксплуатироваться при температуре от -75°C до +250°C при атмосферном давлении от 630 до 800 мм рт. ст. и относительной влажности воздуха до 100% при 35°C.

2. Технические характеристики

2.1. Основные технические характеристики Заглушек ЗМ АЯКС

Тип присоединительной резьбы	метрическая - (М) ГОСТ 24705, цилиндрическая трубная - (G) ГОСТ 6357-81, трубная коническая – (R) ГОСТ 6211-81, коническая дюймовая – (N) NРТ
Материал	нержавеющая сталь, сталь с антикоррозийным покрытием, латунь, латунь с антикоррозийным покрытием.
Степень защиты оболочки по ГОСТ 14254	IP66/IP67/IP68
Масса, кг	от 0.04 до 1
Наработка на отказ, не менее, ч	100 000
Средний срок службы не менее лет	16

2.2. Заглушки обеспечивают высокую механическую прочность резьбового соединения с оболочкой электротехнического оборудования при приложении крутящего момента в соответствии с требованиями ГОСТ IEC (60079-1-2013).

2.3. Заглушки герметичны в соответствии с требованиями ГОСТ IEC 60079-1-2011.

2.4. Схема обозначения вариантов исполнения при заказе:

ЗМ АЯКС	Х1	Х2	Х3	Х4
1	2	3	4	5
Тип заглушки	Типоразмер	Тип резьбы: коническая дюймовая NPT – N; метрическая ГОСТ 24705 – М; трубная коническая ГОСТ 6211-81 – R; трубная цилиндрическая ГОСТ 6357-81 - G	Материал: «Н» или без обозначения – нержавеющая сталь «С» - сталь с антикоррозионным покрытием «цинк» «Л» - латунь «ЛП» - латунь с антикоррозионным покрытием	технические условия ПАШК.305331.319 ТУ

Пример заказа: Заглушка ЗМ АЯКС М20х1,5 ПАШК 305331.319ТУ

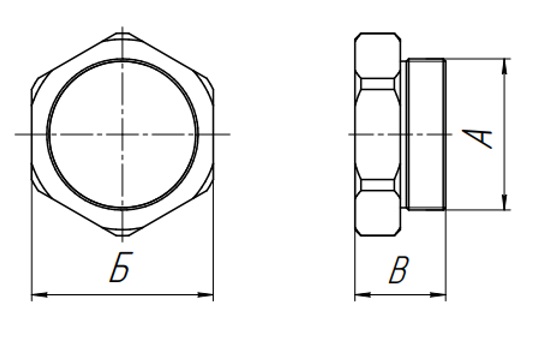

Таблица 1 (метрическая резьба)

Наименование	А	Б, мм	В, мм
ЗМ АЯКС М8	М8x1.25	12	15
ЗМ АЯКС М10	М10x1.5	14	21
ЗМ АЯКС М12	М12x1.5	17	23
ЗМ АЯКС М16	М16x1.5	22	25
ЗМ АЯКС М20	М20x1.5	27	25
ЗМ АЯКС М25	М25x1.5	32	27
ЗМ АЯКС М32	М32x1.5	36	27
ЗМ АЯКС М40	М40x1.5	50	30
ЗМ АЯКС М50	М50x1.5	60	30
* - Шаг резьбы указан в таблице. По требованию заказчика может быть изменен в диапазоне от 0.7 мм до 1 мм.

Таблица 2 (трубная резьба)

Наименование	А (G/NPT)	Б, мм	В, мм
ЗМ АЯКС G 1/16	1/16"	12	13
ЗМ АЯКС G 1/8	1/8"	14	15
ЗМ АЯКС G 1/4	1/4"	17	21
ЗМ АЯКС G 3/8	3/8"	22	23
ЗМ АЯКС G 1/2	1/2"	27	27
ЗМ АЯКС G 3/4	3/4"	32	29
ЗМ АЯКС G 1	1"	36	33
ЗМ АЯКС G 1 1/4	1 1/4"	50	36
ЗМ АЯКС G 1 1/2	1 1/2"	60	36

3. Комплектность

3.1. Комплект поставки соответствует таблице

наименование	количество	примечание
Заглушка ЗМ АЯКС	1
Шайба уплотнительная	1	Заглушка с резьбой NPT шайбой уплотнительной не комплектуется
Паспорт	1	На партию (транспортную тару)

4. Устройство и эксплуатация

4.1. Заглушка в зависимости от нарезанной резьбы изготавливается в цилиндрической или конической форме. Уплотнительная шайба, установленная между корпусом и заглушкой, обеспечивает надежную герметизацию оболочки.

4.2. Эксплуатационные ограничения
При монтаже, транспортировке необходимо оберегать от ударов резьбовые части. В случае длительного хранения уплотнительное шайбу следует заменить.

4.3. Подготовка изделия к использованию

Перед монтажом заглушку необходимо осмотреть, проверить:

• отсутствие механических повреждений
• наличие средств уплотнения

В процессе эксплуатации заглушки не требуют технического обслуживания и являются не ремонтируемыми изделиями.
