Также, мы выпускаем Кронштейн К-Ех102 АЯКС (для монтажа Ех ИО 102 МК, Ех ИО 102, Ех ДВГ 102)
| Исполнение | Цена, руб с НДС 20% / шт |
|---|---|
Область применения: предприятия нефтегазовой промышленности, энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.

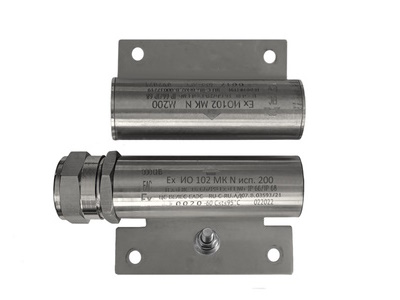

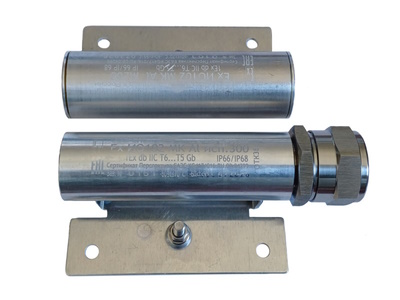

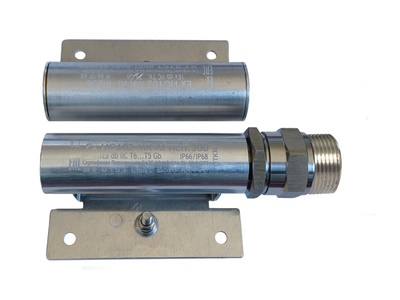

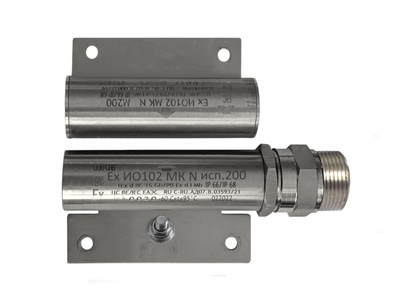

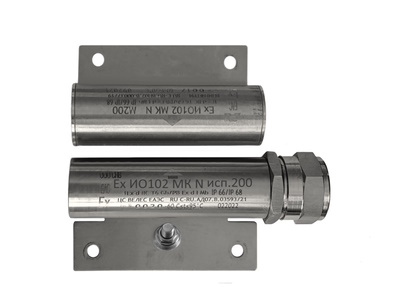

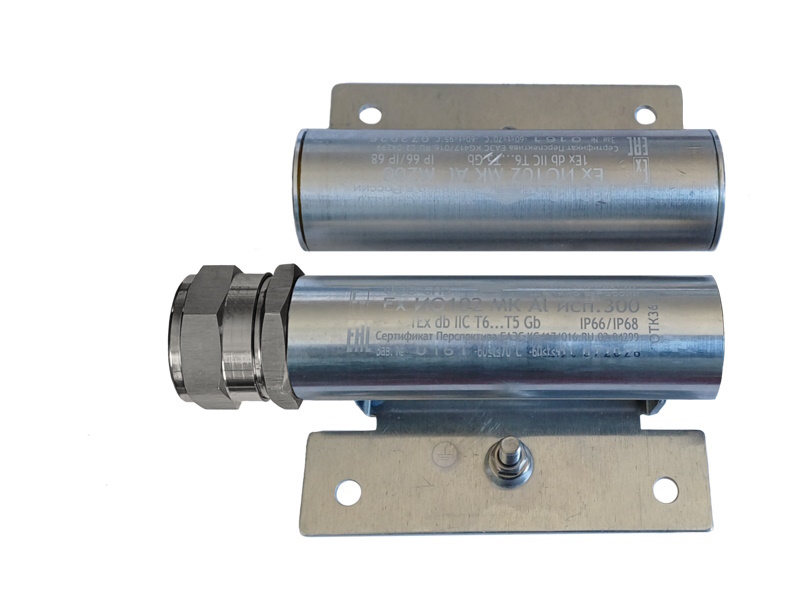

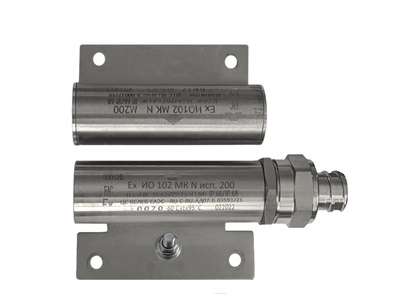

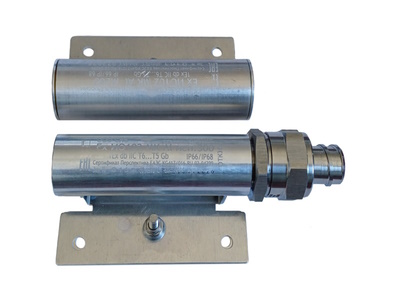

Извещатели охранные точечные магнитоконтактные взрывозащищённые Ех ИО102 МК (далее - датчики), предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.
Датчики в части взрывозащиты соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d».
Датчики состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя Ех ИО102 МК помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса.
Блоки геркона выпускаются в двух модификациях под условными номерами 200, 300.
Блоки магнита выпускаются в двух модификациях под условными обозначениями М 100, М 200.
Блоки геркона комплектуются сменными кабельными вводами
различных исполнений:
- для открытой прокладки кабеля диаметром 6-12мм (индекс в
обозначении К);
- для присоединения бронированного кабеля диаметром 6-12мм
(индекс в обозначении B);
- для прокладки присоединяемого кабеля в трубе G3/4 (TG-3/4);
- для прокладки присоединяемого кабеля в металлорукаве (КМ15,
КМ20).
Для обеспечения искробезопасности цепи производитель
рекомендует производить подключение извещателей через барьер
искрозащиты:
БИСШ АТФЕ.426439.001ТУ
(маркировка [Ex ia Ga]IIC/IIB) или
АБИ ПАШК.426439.146 ТУ
(маркировка [Ex ia Ga]IIВ/IIС), удовлетворяющего требованиям
ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
Для подключения извещателей в шлейф сигнализации
производитель рекомендует использовать:
устройство соединительное
Ех коробку металлическую «СЕВЕРЛЕНД»
с маркировкой взрывозащиты 1Ех db IIC T6...T5 Gb Х; 1Ех db IIC
T6...T3 Gb Х, или устройство соединительное
УС-4-Ех с
маркировкой взрывозащиты 0ExiaIICT6, или устройство
соединительное
УСБ-Ех «СЕВЕР»
с маркировкой взрывозащиты 0ExiaIICT6.
Блок геркона имеет штатный вывод с правой стороны, по запросу Заказчика возможно изготовление блока с выводом с левой стороны (уточнение при заказе — «Вывод с левой стороны»).
Извещатели изготавливаются в соответствии с таблицей 1.
| Наименование изделия | Тип применяемого геркона | Тип ввода | Тип штуцера | Корпус | Маркировка взрывозащиты ГОСТ 31610.0-2014 |
|---|---|---|---|---|---|
|
Ех ИО102 МК N исп.200 |
нормально разомкнутый | Сменный кабельный ввод с резьбой М25 |
К B TG-3/4 КМ15 КМ20 |
Нержавеющая сталь 12Х18Н10Т | 1Ex d IIC T6…Т5 Gb / РB Ex d I Mb |
|
Ех ИО102 МК N исп.300 |
переключающий | ||||
|
Ех ИО102 МК Al исп.200 |
нормально разомкнутый | Алюминиевый сплав Д16Т | 1Ex d IIC T6…Т5 Gb | ||
|
Ех ИО102 МК Al исп.300 |
переключающий |
Схема обозначения вариантов исполнения извещателей при заказе:
| Ех ИО102 МК | Х | исп.ххх | Мххх | тип штуцера | ПАШК.425119.114ТУ |
| 1 | 2 | 3 | 4 | 5 | 6 |
| тип извещателя | материал корпуса (N-нержавеющая сталь или Al-алюминиевый сплав) | вариант исполнения исполнительного блока по типу применяемого геркона | вариант исполнения задающего блока |
тип штуцера в сменном кабельном вводе: К – под кабельный ввод Ø6-12мм для открытой прокладки В – под бронированный кабель Ø6-12мм TG-3/4 - для прокладки кабеля в трубе с присоединительной резьбой G-3/4 КМ15 – для кабеля Ø6-12мм в металлорукаве 15мм КМ20 - для кабеля Ø6-12мм в металлорукаве 20мм |
технические условия |
Пример заказа:
Извещатель охранный Ех ИО102 МК N исп.200 М100 В ПАШК
425119.114ТУ
Извещатель охранный в корпусе из нержавеющей стали, контакт
нормально разомкнутый, модификация магнита М100, кабельный ввод
со штуцером под бронированный кабель.
Извещатель охранный Ех ИО102 МК Al исп.300 М200 К ПАШК
425119.114ТУ
Извещатель охранный в корпусе из алюминиевого сплава, контакт
переключающий, модификация магнита М200, кабельный ввод Ø6-12мм
для открытой прокладки.
Извещатели рассчитаны на эксплуатацию при температуре от минус 60°С до плюс 95°С, вид климатического исполнения УХЛ1, категория размещения 1 по ГОСТ 15150-69. Степень защиты оболочки IP66/IP68 по ГОСТ 14254-2015. По способу защиты человека от поражения электрическим током извещатель соответствует классу "III" по ГОСТ IEC 60335-1.
Датчики относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14:2011 «Взрывоопасные среды. Часть 14. », ГОСТ 31438.2-2011 (EN 1127-2:2002) «Взрывоопасные среды. Взрывозащита и предотвращение взрыва. Часть 2. Основополагающая концепция и методология (для подземных выработок)» других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу и (или) горючей пыли.
Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Техническое обслуживание извещателей должны проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.
2.1. Конструктивное исполнение - 2-х блочный
2.2. Состояния выходных контактов извещателей, в зависимости от расстояний между их исполнительным и задающим блоками на магнитопроводящих основаниях, приведены в таблицах 1.1 и 1.2 для различных модификаций извещателей.
| Условный номер модификации магнита | Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей Ех ИО102 МК исп. 200: | |
| замкнуты под воздействием магнитного поля задающего блока (нормальное состояние извещателей) | разомкнуты (формирование извещения о тревоге) | |
| М 100 | 55 и менее | 75 и более |
| М 200 | 35 и менее | 55 и более |
| Условный номер модификации магнита | Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей Ех ИО102 МК исп. 300: | |
| переключены под воздействием магнитного поля задающего блока (нормальное состояние извещателей) | не переключены (формирование извещения о тревоге) | |
| М 100 | 50 и менее | 65 и более |
| М 200 | 30 и менее | 50 и более |
2.3. Максимальный допуск соосности крепления датчика и магнита - 10 мм.
2.4. Габаритные размеры, мм: блока геркона - 97х58х37, блока магнитов - 100х58х37
2.5. Масса (не более), кг: блока геркона - 0,65 блока магнитов - 0,48
2.6. Извещатели рассчитаны для эксплуатации при температуре от минус 60°С до плюс 70°С (для Т6), до плюс 95°С (для Т5) при относительной влажности воздуха до 93% при температуре плюс 40°С.
2.7. Атмосферное давление, кПа: от 84 до 106,7
2.8. Средний срок службы не менее 8 лет
2.9. Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
| параметр | значение |
|---|---|
|
Максимальное коммутируемое напряжение, В с маркировкой 1Ex d IIC T6…Т5 Gb с маркировкой 1Ex d IIC T6…Т5 Gb /РB Ex d I Mb |
60 27 |
| Максимальный коммутируемый ток, А | 0,25 |
| Максимальная коммутируемая мощность, Вт | 10 |
| Сопротивление замкнутых контактов при поставке не более, Ом | 0,16 |
| Сопротивление разомкнутых контактов не менее, кОм | 200 |
| Сечение подключаемых проводов, мм2 | от 0,35 до 1,5 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP68 по ГОСТ 14254-2015 |
Исполнительный блок в сборе с кабельным вводом в соответствии с
заказом - 1 шт
Задающий блок - 1 шт
Паспорт - 1 шт

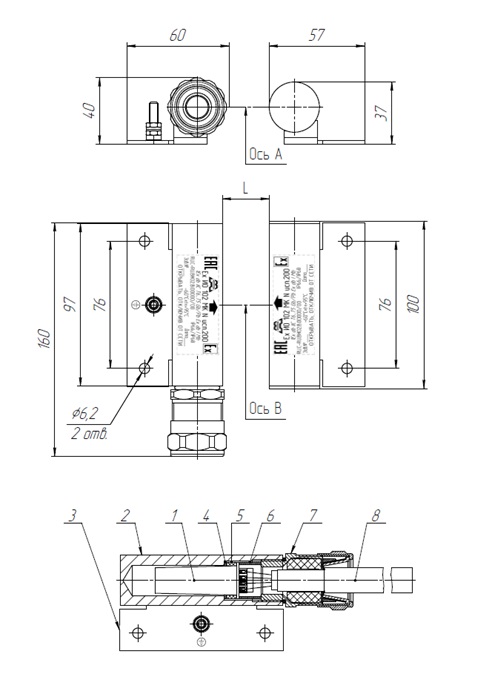

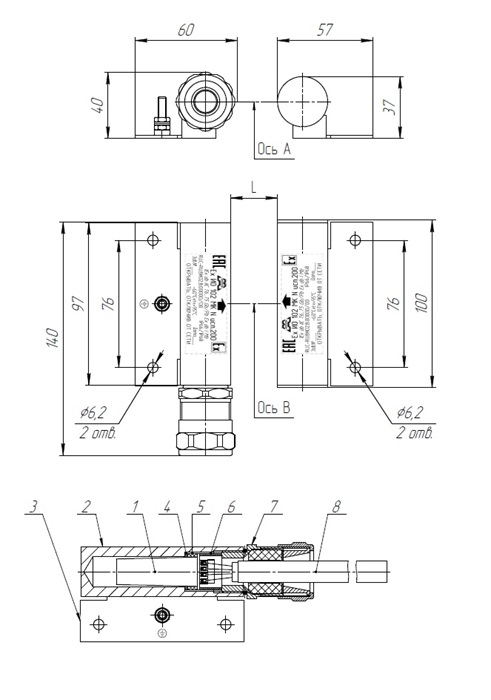

4.1. Габаритные и установочные размеры исполнительного блока Ех ИО102 МК показаны на рис.1.
4.2. Конструкция и обеспечение взрывозащиты исполнительного блока Ех ИО102 МК показаны на рис.2.
4.3. Габаритные и установочные размеры задающего блока Ех ИО102 МК показаны на рис.3.
4.4. Конструкция и варианты кабельных вводов извещателей охранных Ех ИО102 МК показаны на рис.4.
4.5. Извещатели выпускаются с нормально разомкнутым и с переключающим контактом. Нормально разомкнутый контакт в дежурном режиме (в поле действия магнита) замкнут и размыкается в режиме «Тревога» (рис.5, а). Переключающий контакт имеет нормально замкнутый и нормально разомкнутый контакты. В дежурном режиме (в поле действия магнита) нормально разомкнутый контакт замкнут, а нормально замкнутый разомкнут, в режиме «Тревога» контакт переключается в противоположное состояние (рис.5, б).
Взрывозащита вида взрывонепроницаемая оболочка «d» обеспечивается следующими средствами:
5.1. Электрические элементы датчиков заключены во взрывонепроницаемую оболочку, выдерживающую давление взрыва и исключающую передачу горения в окружающую взрывоопасную среду.
5.2. Взрывоустойчивость и взрывонепроницаемость оболочки соответствуют требованиям для электрооборудования групп I и II по ГОСТ IEC 60079-1-2013. Оболочка испытывается на взрывоустойчивость при изготовлении в соответствии с требованиями ГОСТ IEC 60079-1-2011. Параметры взрывонепроницаемых соединений оболочки датчиков соответствуют требованиям ГОСТ IEC 60079-1-2011 для электрооборудования групп I и II. Кабельный ввод обеспечивает постоянное и прочное уплотнение кабеля в соответствии с требованиями ГОСТ IEC 60079-1-2011.
5.3. Конструкция датчиков выполнена с учетом общих требований ГОСТ 31610.0-2014 (IEC 60079-0:2011) для электрооборудования, размещаемого во взрывоопасных зонах. Уплотнения и соединения элементов конструкции корпуса обеспечивают степень защиты по ГОСТ 142542015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)», приведенную в таблице 1.
5.4. Механическая прочность оболочки датчиков соответствует требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011) для электрооборудования I и II групп с высокой степенью опасности механических повреждений.
6.1. Условия работы и монтажа извещателя должны соответствовать условиям, изложенным в разделе «Устройство и принципы работы» ПУЭ (6 издание, гл. 7.3), действующих ПТБ и ПТЭ, в том числе глава ЭШ-13 «Электроустановки взрывоопасных производств» и других документов, действующих в отрасли промышленности, где будет применяться извещатель.
6.2. Подвод кабеля к извещателю производить в строгом соответствии с действующей «Инструкцией по монтажу электрооборудования силовых и осветительных сетей взрывоопасных зон» ВСН332-74 и настоящим паспортом. Схема электрического соединения должна соответствовать рис 5.
6.3. Перед включением извещателя в ШС необходимо произвести его
внешний осмотр и обратить внимание на целостность оболочки и
наличие:
6.3.1. Средств уплотнения (кабельные вводы, вставка)
6.3.2. Маркировки взрывозащиты
6.4. На взрывозащищённых поверхностях узлов и деталей, подвергаемых разборке не допускается наличие раковин, механических повреждений и коррозии.
6.5. Выполнять уплотнение кабеля в гнезде вводного устройства тщательным образом с моментом затяжки кабельного ввода не менее 40 Нм.
7.1. При размещении и эксплуатации охранных извещателей необходимо руководствоваться требованиями РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ».
7.2. К несущей поверхности исполнительный блок и задающий блок крепятся шурупами или винтами через отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабочим поверхностям, но в положении встречного направления стрелок, нанесенных на корпуса блоков. Габаритные и установочные размеры извещателей приведены на рис.1, рис.3
7.3. Для монтажа необходимо выкрутить кабельный ввод и извлечь: шайбу поз.8, кольцо уплотнительное поз.4, втулку поз.3, герконовый узел поз.6 (рис.2). Произвести разделку кабеля под клеммные зажимы.
7.4. Надеть на кабель извлеченные (п.7.3) детали в обратном порядке.
7.5. Подключить провода к клеммным зажимам платы в соответствии с электрической схемой рис.5. Оголенные участки не должны выступать из клеммного зажима.
7.6 Собрать извещатель в следующем порядке (рис.2) и в
соответствии с одним из вариантов применяемого кабельного ввода
(рис.4):
- вставить в корпус шайбу поз.3 уплотнительное кольцо поз.2
- ввести в корпус плату датчика вместе с подключенным кабелем
поз.5, ввести прижимное кольцо поз.4 не допуская перекоса
- вкрутить в корпус извещателя корпус ввода поз.7
- вставить в корпус ввода уплотнитель кабеля поз.8
- вставить в корпус шайбу поз.9 (для установки бронированного
кабеля вставить конус поз. 15)
- вставить в корпус штуцер поз.10 (для открытой прокладки
нажимную втулку поз.11
- для ввода кабеля в трубе, накрутить на штуцер поз.10
контргайку поз.15
- для установки кабеля в металлорукаве и бронированного кабеля
вставить шайбу поз.12
- затянуть гайку поз.13 (для ввода кабеля в трубе затянуть
контргайку поз.15)
- затянуть кабельный ввод до уплотнения кабеля, кабель не должен
проворачиваться и проскальзывать в кабельном вводе
При монтаже бронированным кабелем (рис.4 А) броню разделать и
равномерно распределить между конусом поз.16 и штуцером
поз.10.

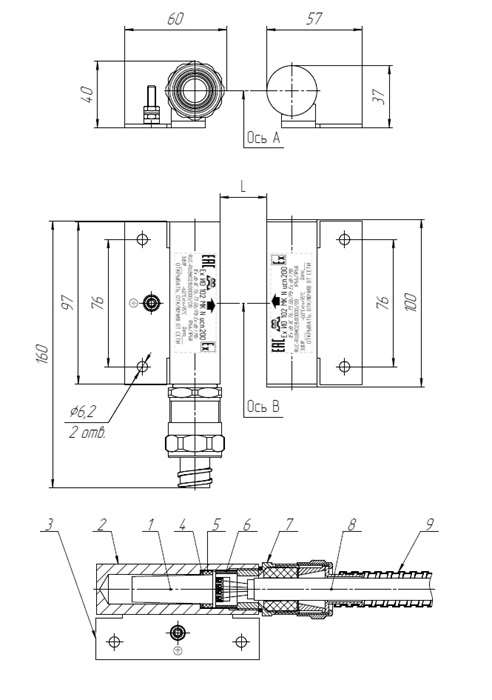

При монтаже кабеля в металлорукаве (рис.4 Б), металлорукав
полностью навинтить на штуцер поз.10.

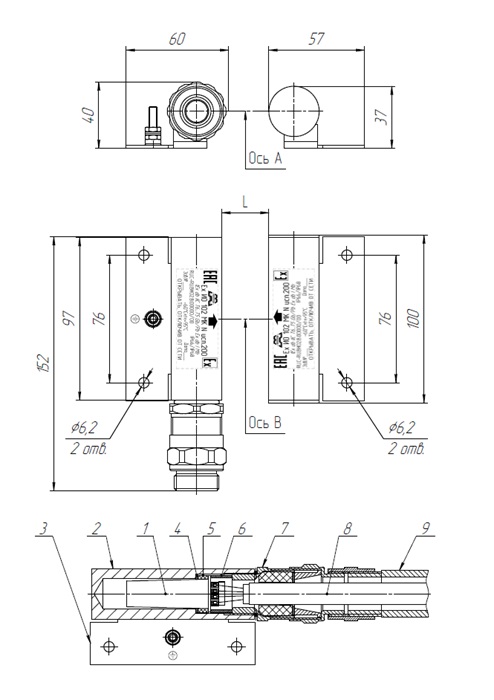

При монтаже кабеля в трубе (рис. 4В), трубу соответствующей
резьбы поз.18 накрутить до упора на штуцер поз.10.
НЕДОПУСТИМ ПЕРЕКОС КОЛЕЦ, ВТУЛОК, ШАЙБ И ПЛАТЫ ПРИ УСТАНОВКЕ В КОРПУС ИЗВЕЩАТЕЛЯ! ДЛЯ ОБЕСПЕЧЕНИЯ НАДЕЖНОГО ЗАЗЕМЛЕНИЯ МЕЖДУ КОРПУСОМ И ПЛАТОЙ ОБЯЗАТЕЛЬНО НАЛИЧИЕ КОНТАКТНОГО КОЛЬЦА!
7.7. Извещатель является неремонтируемым изделием.
7.8. При осмотре в соответствии со сроками техосмотров оборудования необходимо проверить крепление исполнительного и задающего блоков, их взаимное расположение, целостность кабеля, надежность уплотнения кабеля.
На корпусе извещателя нанесена маркировка:
- зарегистрированный товарный знак предприятия-изготовителя
- обозначение типа электрооборудования
- порядковый номер по системе нумерации предприятия-изготовителя
- наименование или знак органа по сертификации и номер
сертификата
- специальную Ех маркировку и условия применение
- степень защиты, обеспечиваемая оболочкой IP66/IP68
- специальный знак взрывобезопасности
- знак обращения продукции на рынке Таможенного союза
9.1. Изготовитель гарантирует соответствие извещателей требованиям технических условий ПАШК.425119.114ТУ при соблюдении потребителем правил хранения, транспортировки и эксплуатации.
9.2. Гарантийный срок хранения, при соблюдении требований к условиям хранения составляет 4 года с момента изготовления извещателя.
9.3. Гарантийный срок эксплуатации извещателя 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента изготовления.
|
