Извещатель охранный точечный магнитоконтактный ИО 102-40 АТФЕ.425119.066 ТУ

Этот товар можно приобрести на маркетплейсах:

Также, мы выпускаем:
Извещатели охранные точечные магнитоконтактные взрывозащищённые ИО 102-40 (маркировка взрывозащиты 0Ex iа IIВ T6 Ga Х)
Извещатели охранные точечные магнитоконтактные ИО 102-40 (высокотемпературные, t-160°С)
Извещатель охранный точечный магнитоконтактный ИО 102-40 (транспортная безопасность)
Извещатели охранные точечные магнитоконтактные ИО 102-40К (для канализационных люков)
Кронштейн К-40 (для монтажа ИО 102-40)

Выберите параметры:

Текст заказа:

Итого: 0 руб.

Исполнение Цена, руб с НДС 20% / шт

В 80-90% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика позволяет проставка или кронштейн К-40 (Рис.7). Проставки позволяют увеличивать высоту любого из блоков с шагом 5 мм, Кронштейн изменяет положение одного из блоков на 90 град, выполнен из магнито-нейтральной нержавеющей стали и имеет регулировочные отверстия. Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать проставки и кронштейны в комплекте с извещателем.

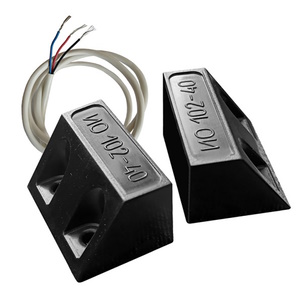

Извещатель охранный точечный магнитоконтактный ИО 102-40
Использование ИО 102-40 совместно с кроштейном К-40 и проставкой

Технические данные

1.1. Извещатели охранные точечные магнитоконтактные ИО 102-40 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67 и IP55 (для ИО102-40 Б2П В, ИО102-40 Б2М В) по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется:
- с помощью вывода длиной 0,6 м* (провод в двойной изоляции (1)),
- вывода длиной 0,6 м* помещенного в металлический оцинкованный (3)(условный проход Ø3.8)), нержавеющей стали (4) или пластиковый (2) гофрорукав (для исполнения ИО 102-40 А2М К длина вывода 2,9м*), в исполнении ИО102-40 Б2П В, ИО 102-40 Б2М В подключение извещателя к шлейфу осуществляется через винтовой клеммник, установленный внутри датчика.

(* По заказу потребителя извещатели изготавливаются с любой длиной вывода датчика).

Для подключения извещателей в шлейф производитель рекомендует использовать устройство соединительное УС-4 ПАШК.425212.050 ТУ или устройство соединительное УСБ «СЕВЕР» АТФЕ.685552.001 ТУ.

Извещатель ИО 102-40 в зависимости от конструктивного исполнения имеет дополнительные условные обозначения, приведенные в таблице 1.

Таблица 1
№ п.п. Обозначение Тип корпуса Тип геркона Материал корпуса Материал гофрорукава
1 ИО102-40 А2П Рисунок 1 с двумя контактами (рис.3а) пластик (1) без рукава
(2) пластик
(3) металл
(4) нержавейка
2 ИО102-40 А3П с тремя контактами (рис.3б) пластик (1) без рукава
(2) пластик
(3) металл
(4) нержавейка
3 ИО102-40 А2М с двумя контактами (рис.3а) металл (алюминиевый сплав) (3) металл
(4) нержавейка
4 ИО102-40 А3М с тремя контактами (рис.3б) металл (алюминиевый сплав) (3) металл
(4) нержавейка
5 ИО102-40 Б2П Рисунок 2 с двумя контактами (рис.3а) пластик (1) без рукава
(2) пластик
(3) металл
(4) нержавейка
6 ИО102-40 Б3П с тремя контактами (рис.3б) пластик (1) без рукава
(2) пластик
(3) металл
(4) нержавейка
7 ИО102-40 Б2М с двумя контактами (рис.3а) металл (алюминиевый сплав) (3) металл
(4) нержавейка
8 ИО102-40 Б3М с тремя контактами (рис.3б) металл (алюминиевый сплав) (3) металл
(4) нержавейка
9 ИО102-40 Б2П В с двумя контактами (рис.3в) пластик винтовые клеммы
10 ИО102-40 Б2М В с двумя контактами (рис.3в) металл (алюминиевый сплав) винтовые клеммы
11 ИО102-40 А2М К Рисунок 1 с двумя контактами (рис.3а) металл (алюминиевый сплав) (3) металл
(4) нержавейка

Пример условного обозначения извещателя при заказе, в конструкторской документации другой продукции:
- ИО102-40 А2П (1) АТФЕ.425119.066ТУ (потребителю будет поставлен извещатель с двойным выводом двойной изоляции),
- ИО102-40 А2П (2) АТФЕ.425119.066ТУ (потребителю будет поставлен извещатель с двойным выводом в пластиковом гофрорукаве),
- ИО102-40 А2П (3) АТФЕ.425119.066ТУ (потребителю будет поставлен извещатель с двойным выводом в металлическом гофрорукаве).

Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении «Дежурный режим» (размыкание или замыкание контактов геркона) соответствуют табл.2.

Таблица 2
Исполнения извещателей На магнитопроводящем основании На магнитонепроводящем основании
Расстояние при выдаче сигнала «Тревога», не более, мм Расстояние при восстановлении в «Дежурный режим», не менее, мм Расстояние при выдаче сигнала «Тревога», не более, мм Расстояние при восстановлении в «Дежурный режим», не менее, мм
А2П, А2М, Б2П, Б2М, Б2П В, Б2М В 65 30 80 45
А3П, А3М, Б3П, Б3М 40 14 55 20
А2М К 65 45 150 80
А2П (2) спецсерия, Б2П (2) спецсерия, А2М (3) спецсерия, Б2М (3) спецсерия 20 10 25 15
А2П (2) усиленный, Б2П (2) усиленный, А2М (3) усиленный, Б2М (3) усиленный 60 40 70 50
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.

1.2. Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, соответствуют значениям, приведённым в табл.3

Таблица 3
Исполнения извещателя Ток, А Напряжение, В Максимальная мощность, Вт Количество срабатываний
А2П, А2М, Б2П, Б2М, Б2П В, Б2М В, А2М К от 0,01 до 0,05 от 10 до 30 10 106
А3П, А3М, Б3П, Б3М от 0,01 до 0,1 от 10 до 36 7,5 105

1.3. Минимальное значение силы постоянного или переменного тока – 0,001 А.

1.4. Максимальное значение силы постоянного или переменного тока – 0,5 А.

1.5. Минимальное значение коммутируемого напряжения – 0,02 В.

1.6. Максимальное значение коммутируемого напряжения – 72 В.

1.7. Максимальное значение коммутируемой мощности – 10 Вт.

1.8. Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.

1.9. Извещатель сохраняет работоспособность в диапазоне температур от минус 65 до плюс 60°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.

1.10. Извещатель рассчитан на непрерывную круглосуточную работу.

1.11. Срок службы извещателя - не менее 8 лет.

1.12. Масса датчика – не более 100 , масса магнита – не более 55

1.13. Расположение и диаметр крепежных отверстий ИО 102-40 приведены на рис.1 и рис.2.

1.14. Схема включения извещателей исп. А2П, А2М, Б2П, Б2М, А2М К показана на рис.3а, извещателей исп. А3П, А3М, Б3П, Б3М - на рис.3б, извещателей исп. Б2П В, Б2М В - на рис.3в.

2. Содержание драгоценных металлов в извещателе

2.1. Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

3. Комплект поставки

3.1. В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.
- управляющий магнит – 1 шт.
- паспорт – 1 шт на одну транспортную упаковку.

4. Монтаж извещателя

4.1. Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».

4.2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей. Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей.

5. Техническое обслуживание

5.1. В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на: - надежность крепления датчика и магнита, - исправность электрической изоляции, - надежность подключения датчика к шлейфу сигнализации.

5.2. Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.

6. Транспортирование и хранение

6.1. Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 3 по ГОСТ 15150.

6.2. В помещениях для хранения не должно быть токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушение изоляции.

7. Гарантийные обязательства

7.1. Предприятие-изготовитель гарантирует соответствие извещателя ИО102-40 требованиям технических условий АТФЕ.425119.066ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

8. Проставка

В 80-90% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика помогает проставка. Проставка поднимает любой из блоков извещателя на 5 мм (набором — 10 мм, 15 мм и т.д), выполнена из пластика и имеет вес 3.5 г.

Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать проставки в комплекте с извещателем.

Извещатель охранный точечный магнитоконтактный ИО 102-40
Рисунок 1
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рисунок 2 (1 - датчик магнитоуправляемый, 2 - управляющий магнит)
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рисунок 3а
Под воздействием магнитного поля контакт 2 замыкается с контактом 1.
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рисунок 3б
Под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1.
Маркировка выводов: 1-красный (коричневый), 2-черный (зелёный), 3-синий (бесцветный)
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рисунок 3в
Под воздействием магнитного поля контакт 1 замыкается с контактом 3.
Контакт 2 свободный, используется для подключения оконечных резисторов
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рис.4. Схемы включения ИО 102-40 «Антисаботаж»
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рис.5. Способ монтажа
Извещатель охранный точечный магнитоконтактный ИО 102-40
Рис.6
