Разветвитель (сплиттер) интерфейсов CAN / DMX512 / M-Bus / Modbus RTU РИ АЯКС ПАШК.685614.311 ТУ

• Паспорт
• Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств" № ЕАЭС N RU Д-RU.РА06.В.68135/26. Срок действия с 4.08.2026 по 30.07.2031

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

Разветвитель (сплиттер) интерфейсов CAN / DMX512 / M-Bus / Modbus RTU РИ АЯКС (далее — разветвитель) предназначен для организации ответвлений и распределения линий передачи данных при подключении оконечных устройств в системах промышленной автоматизации, диспетчеризации, безопасности и управления технологическими процессами.

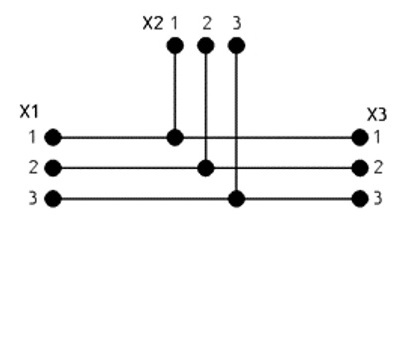

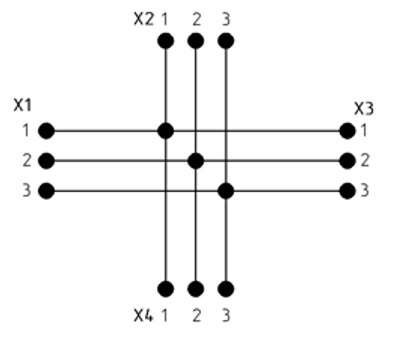

Разветвитель является пассивным устройством и не требует внешнего питания. Передача сигналов осуществляется посредством прямого электрического соединения одноименных контактов всех портов.

Разветвитель выпускается в пластиковом корпусе с IP66/IP65 или в виде модуля на DIN-рейку с IP20 по ГОСТ 14254-2015.

По умолчанию, разветвитель выпускается светло-серого цвета. По заявке Потребителя устройство может поставляться БЕЛОГО (Б) или ЧЕРНОГО (Ч) цвета.

Разветвитель выпускается в следующих исполнениях:

Обозначение	Количество портов RS-485/422	Назначение
РИ-3 АЯКС	3	Разветвитель на три порта (в пластиковом корпусе)

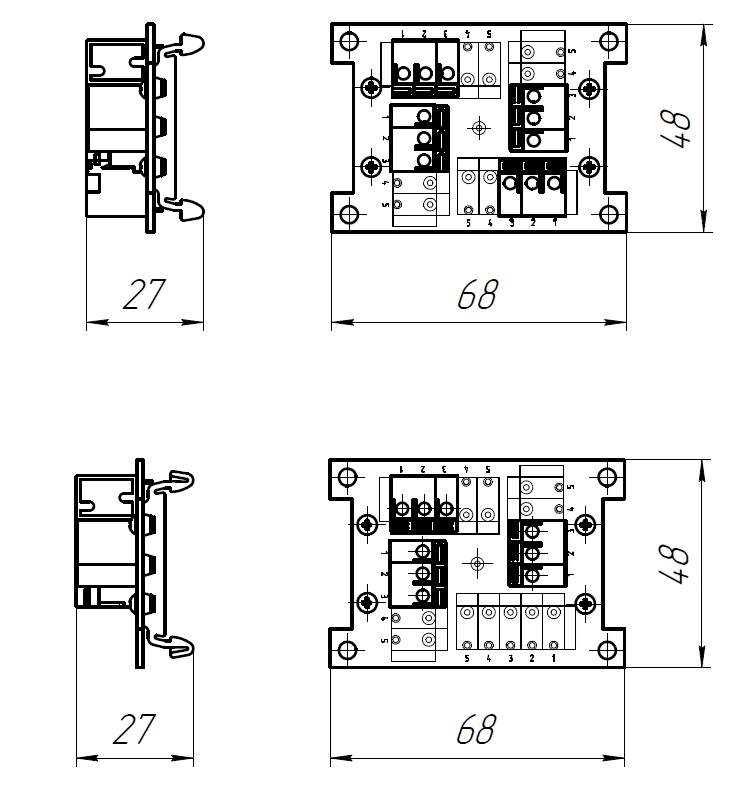

РИ-3 DIN АЯКС		Разветвитель на три порта (модуль на DIN-рейку)
РИ-4 АЯКС	4	Разветвитель на четыре порта (в пластиковом корпусе)
РИ-4 DIN АЯКС		Разветвитель на четыре порта (модуль на DIN-рейку)

2. Основные технические данные и характеристики

	РИ-3 АЯКС	РИ-3 DIN АЯКС	РИ-4 АЯКС	РИ-4 DIN АЯКС
Поддерживаемые интерфейсы	CAN DMX512 M-Bus Modbus RTU (при использовании физических линий RS-485)
Тип устройства	пассивный разветвитель
Количество портов	3		4
Максимальное сечение подключаемого проводника, мм2	2.5
Диаметр кабеля, мм	6 - 12
Тип подключения	нажимные клеммы
Максимальное рабочее напряжение, В	300
Максимальный коммутируемый ток, А	10
Степень защиты корпуса	IP66/IP65	IP20	IP66/IP65	IP20
Диапазон рабочих температур, °C	от -65 до +70

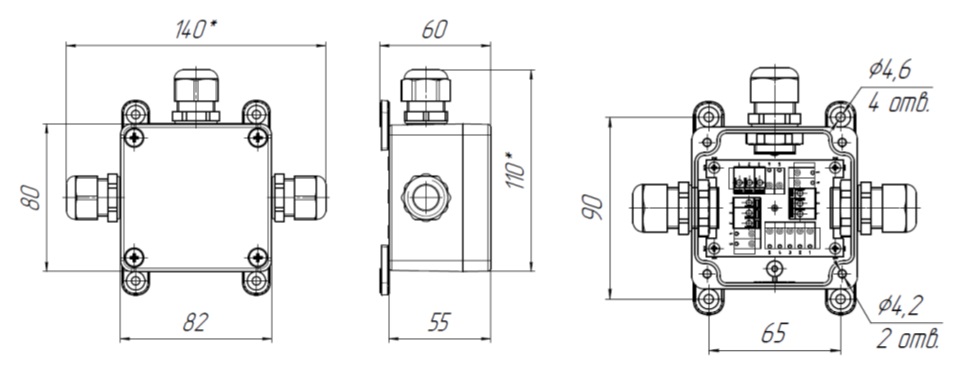

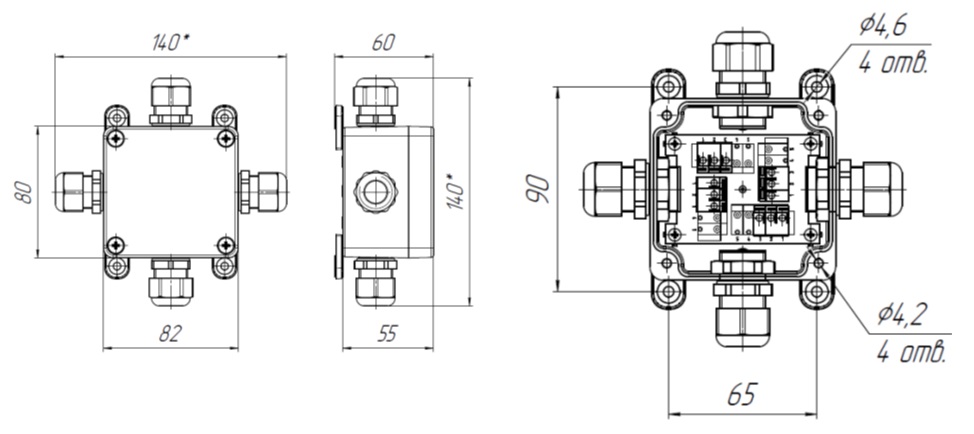

Габаритные размеры корпуса, мм (без вводов)	82x80x55		82x80x55
Масса, не более, кг	0.4	0.1	0.4	0.1
Срок службы, не менее, лет	10

3. Комплектность

В комплект поставки изделия входит:

Разветвитель (сплиттер) интерфейсов CAN / DMX512 / M-Bus / Modbus RTU РИ АЯКС	1 шт
паспорт	1 шт на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж разветвителя производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.

4.2. Основание разветвителя крепится к поверхности с помощью саморезов. Провода, присоединяемые к контактам должны быть обесточены.
