Разветвитель интерфейса RS-485/422 ПР АЯКС — ПР-4 АЯКС

Паспорт
Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств" № ЕАЭС N RU Д-RU.РА06.В.68135/26. Срок действия с 4.08.2026 по 30.07.2031

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

Разветвитель интерфейса RS-485/422 ПР АЯКС (далее — разветвитель) предназначен для организации ответвлений на линиях передачи данных интерфейсов RS-485 и RS-422 (также, подходит для CAN / DMX512 / M-Bus / Modbus RTU) при подключении оконечных устройств в системах промышленной автоматизации, безопасности и диспетчеризации.

Разветвитель является пассивным устройством и не требует внешнего питания. Передача сигналов осуществляется посредством прямого электрического соединения соответствующих линий интерфейса.

Разветвитель выпускается в пластиковом корпусе с IP66/IP65, в металлическом с IP66/IP68 или в виде модуля на DIN-рейку с IP20 по ГОСТ 14254-2015.

По умолчанию, разветвитель выпускается светло-серого цвета. По заявке Потребителя устройство может поставляться БЕЛОГО (Б) или ЧЕРНОГО (Ч) цвета.

Разветвитель выпускается в следующих исполнениях:

Обозначение	Количество портов RS-485/422	Назначение

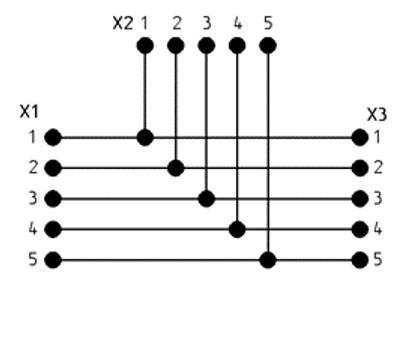

ПР-3 АЯКС	3	Разветвитель на три порта (в пластиковом корпусе)
ПР-3М АЯКС		Разветвитель на три порта (в металлическом корпусе)

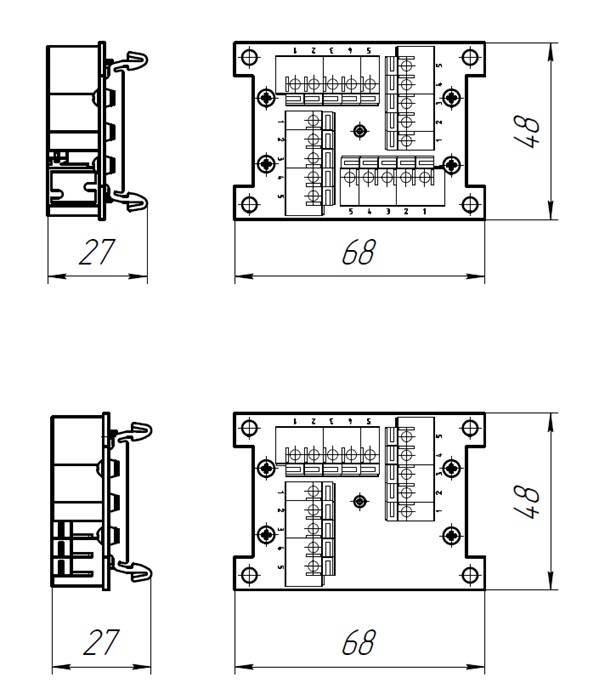

ПР-3 DIN АЯКС		Разветвитель на три порта (модуль на DIN-рейку)

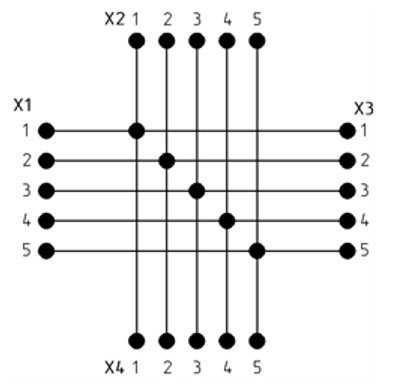

ПР-4 АЯКС	4	Разветвитель на четыре порта (в пластиковом корпусе)
ПР-4М АЯКС		Разветвитель на четыре порта (в металлическом корпусе)
ПР-4 DIN АЯКС		Разветвитель на четыре порта (модуль на DIN-рейку)

2. Основные технические данные и характеристики

	ПР-3 АЯКС	ПР-3М АЯКС	ПР-3 DIN АЯКС	ПР-4 АЯКС	ПР-4М АЯКС	ПР-4 DIN АЯКС
Поддерживаемые интерфейсы	RS-485, RS-422
Тип устройства	пассивный разветвитель
Количество портов	3			4
Максимальное сечение подключаемого проводника, мм²	2.5
Диаметр кабеля, мм	6 - 12
Тип подключения	нажимные клеммы
Максимальное рабочее напряжение, В	300
Максимальный коммутируемый ток, А	10
Степень защиты корпуса	IP66/IP65	IP66/IP68	IP20	IP66/IP65	IP66/IP68	IP20
Диапазон рабочих температур, °C	от -65 до +70

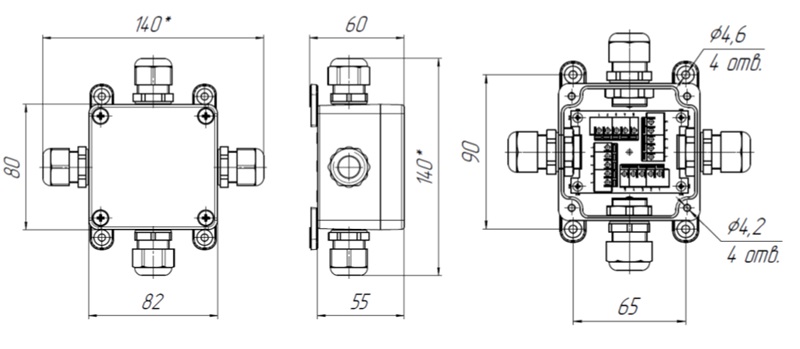

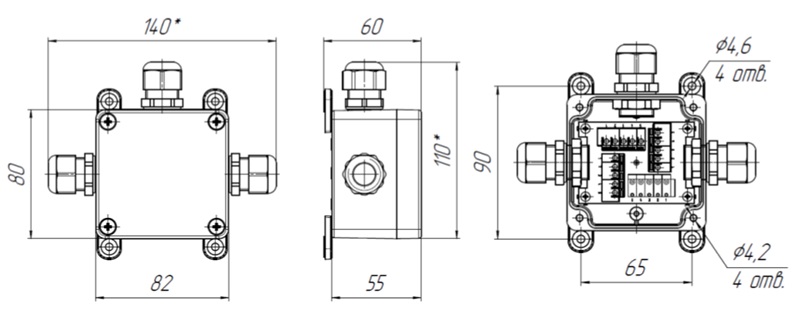

Габаритные размеры корпуса, мм (без вводов)	82x80x55	90х90х62		82x80x55	90х90х62
Масса, не более, кг	0.4	0.7	0.1	0.4	0.7	0.1
Срок службы, не менее, лет	10

3. Комплектность

В комплект поставки изделия входит:

разветвитель интерфейса RS-485/422 ПР АЯКС	1 шт
паспорт	1 шт на упаковку

4. Указания по монтажу и эксплуатации

4.1. Монтаж разветвителя производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.

4.2. Основание разветвителя крепится к поверхности с помощью саморезов. Провода, присоединяемые к контактам должны быть обесточены.
