Сигнализатор уровня мембранный СУМ-1, 220В/5А, IP65 АТФЕ.421453.241 ТУ

• Паспорт
• BIM-модель (СУМ-1)
• BIM-модель (СУМ-1М)

Исполнение	Цена, руб с НДС 20% / шт

У нас вы можете купить по доступной цене мембранный сигнализатор уровня сыпучих материалов СУМ-1, используемый в системах контроля бункеров и других технологических емкостей.

Назначение

Сигнализатор уровня мембранный СУМ-1 220В/5А, IP65 (далее – сигнализатор) предназначен для автоматического контроля уровня сыпучих материалов (зерна, муки, песка, цемента и т.п.) в производственных емкостях, элеваторах, хранилищах, бункерах, самотеках и контейнерах, а также для обнаружения затора сыпучих материалов в различных транспортерах.

Отличительной особенностью сигнализатора является возможность регулировки усилия срабатывания от 0.5 до 3Н и возможность его поставки (по требованию Заказчика) с различными кабельными вводами для подключения всех существующих видов кабельной прокладки.

Сигнализатор выпускается в двух исполнениях:

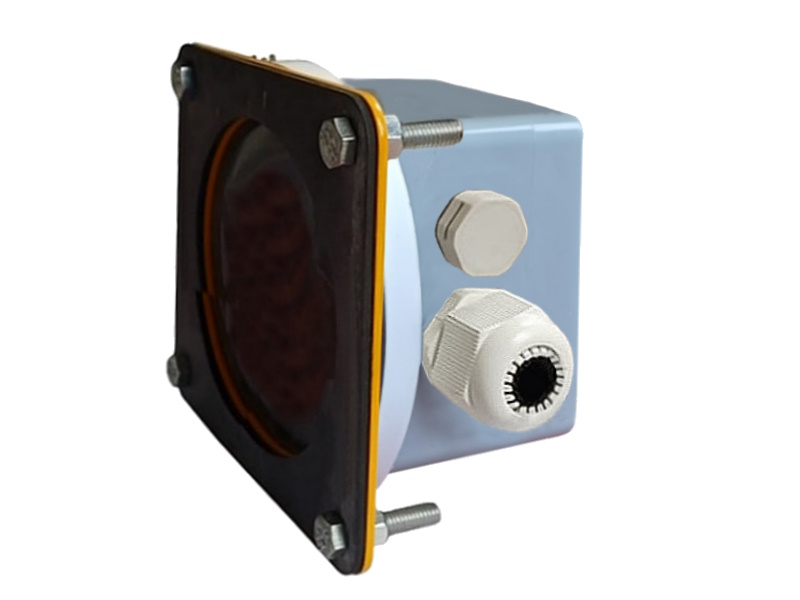

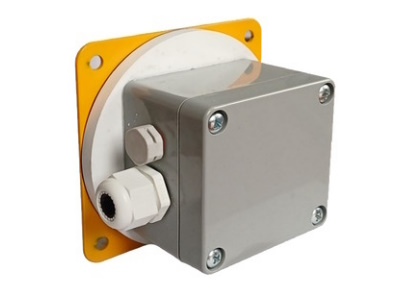

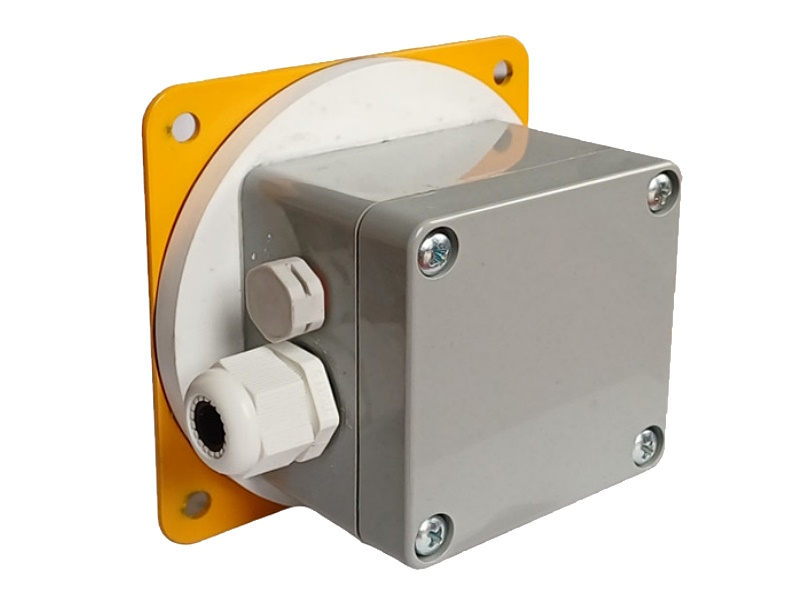

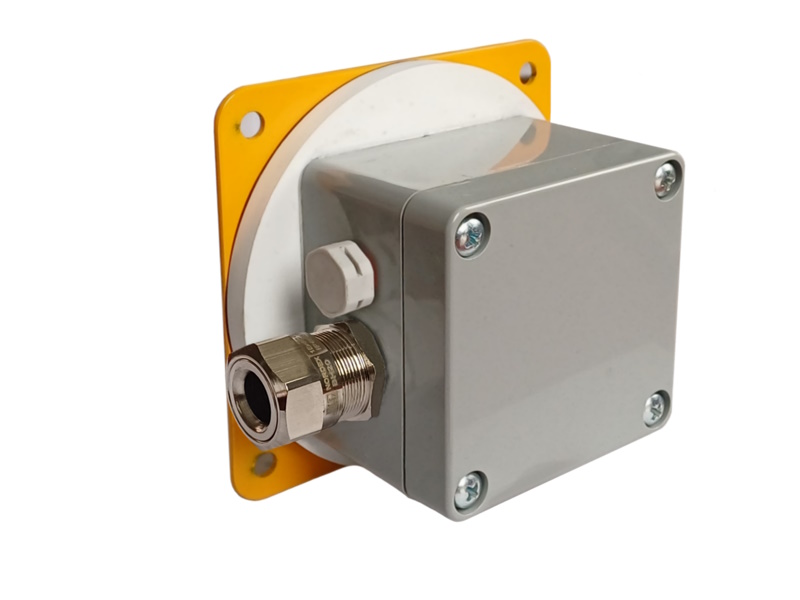

СУМ-1	корпус из ударопрочного пластика

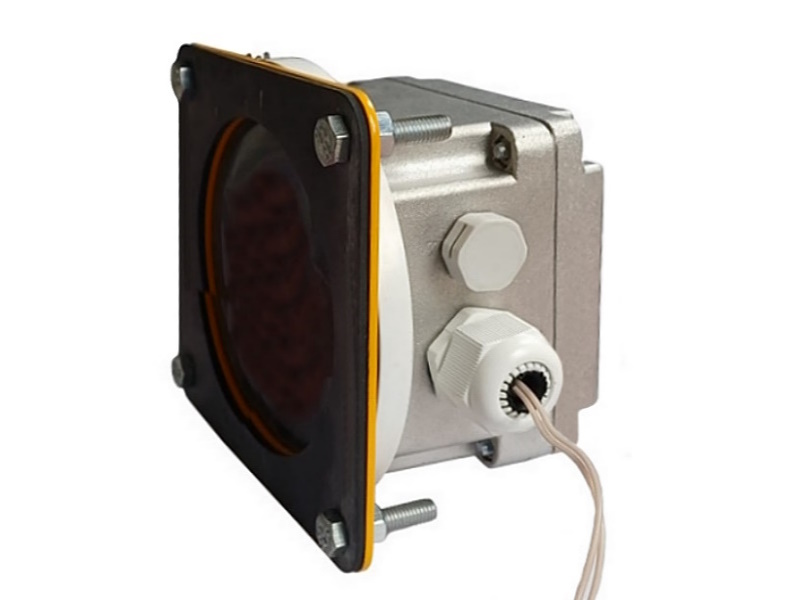

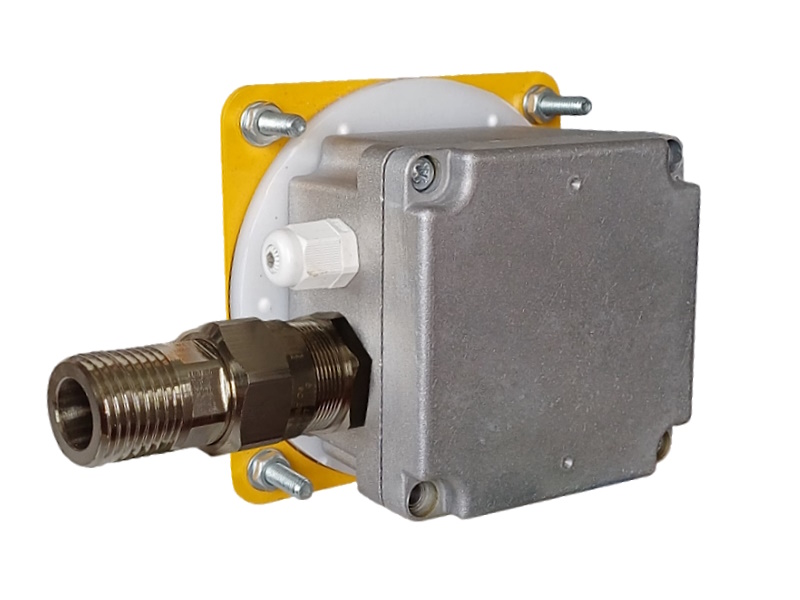

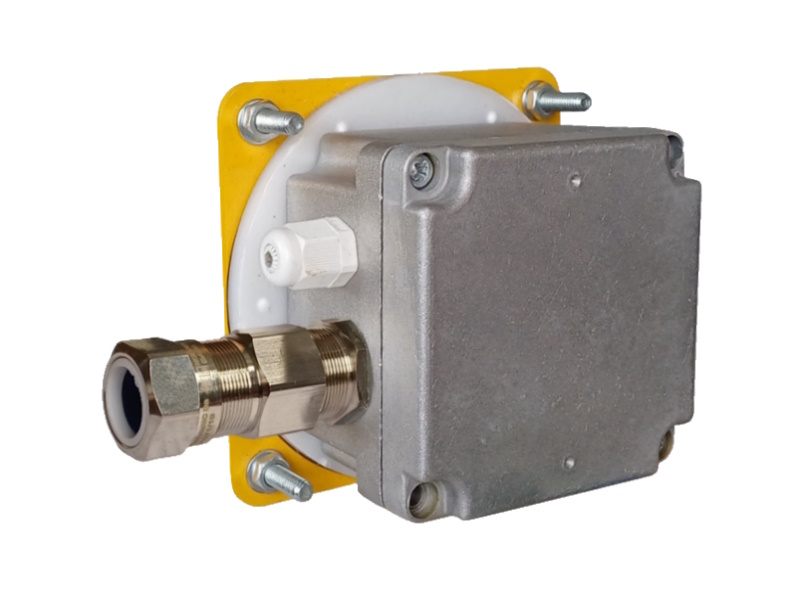

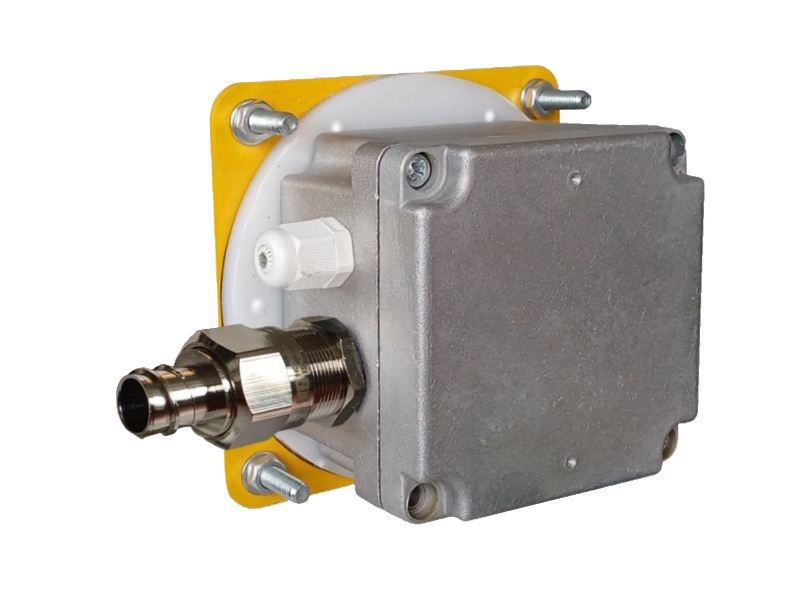

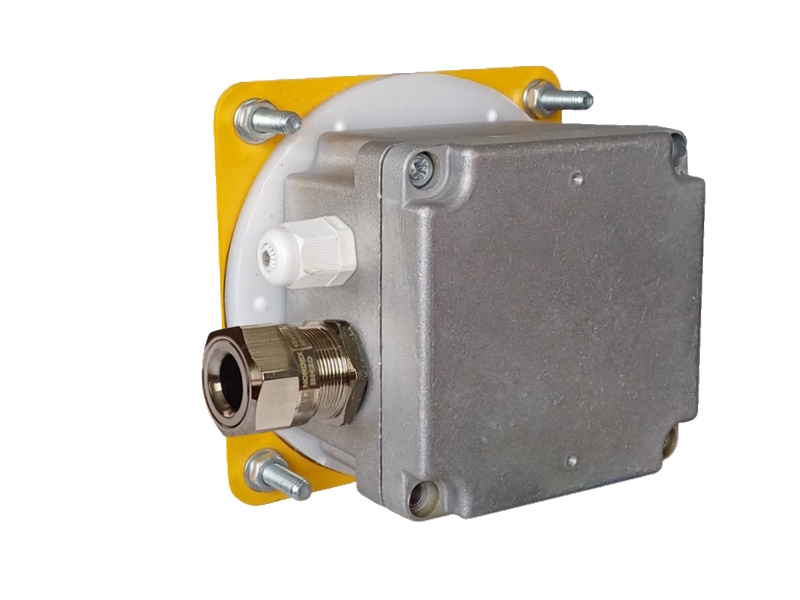

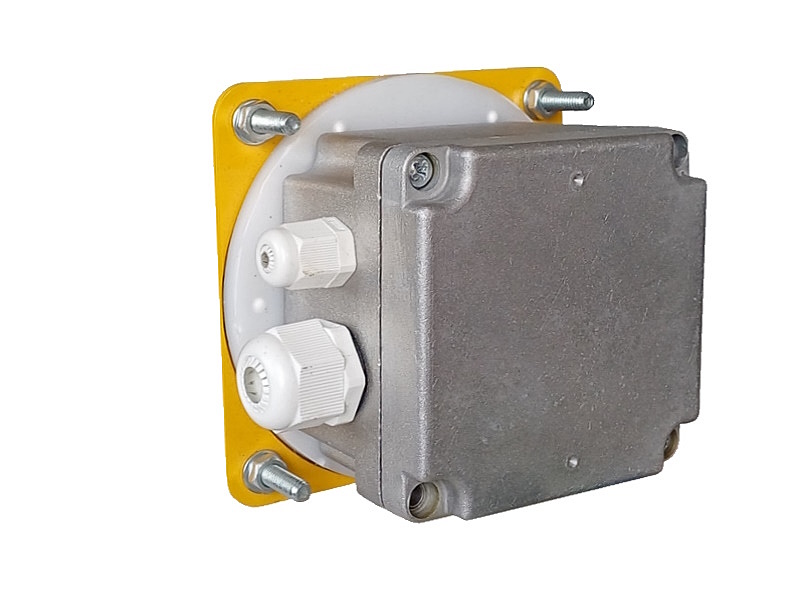

СУМ-1М	корпус из металла (алюминиевый сплав)

Область применения:

• в агропромышленном комплексе (для определения уровня муки и зерна на элеваторах, хлебокомбинатах, зернотоках, зерномашинах, зернохранилищах и зернопроводах)
• в строительстве (для контроля уровня цемента, песка, щебня и т.д.)
• в животноводстве и на комбикормовых заводах
• в производстве продуктов питания (на хлебозаводах, мукомольных комбинатах и мельницах)
• в горнодобывающей промышленности (в карьерах, для контроля уровня торфа, щебня, гравия и т.п.)
• в химической промышленности (для учета порошков и сыпучих химикатов)
• в транспортных перевозках сыпучих грузов
• на складах хранения сыпучих материалов.

Технические характеристики

Степень защиты оболочки по ГОСТ 14254–2015	IP65
Диапазон усилий срабатывания, Н, ±20%	от 0.5 до 3
Напряжение питания, В	220
Ток коммутации выхода, А, до	5
Диапазон температур рабочей среды, °С	от -45 до +75
Гарантированное количество циклов коммутации	30000
Габаритные размеры, мм	115х115х72 (пластиковый корпус) 115х115х80 (металлический корпус)
Масса, кг, не более	0.4 (пластиковый корпус) 1.2 (металлический корпус)
Габаритные и установочные размеры сигнализатора приведены на рис.1 и рис.2.

Комплект поставки

Сигнализатор уровня мембранный	1 шт.
Паспорт	1 шт.

Описание конструкции

Сигнализатор состоит из двух частей - предохранительной металлической крышки (фланца) с компенсационной мембраной и корпуса с микропереключателем и регулировочным механизмом. Механическое воздействие сыпучего вещества передается с рабочей мембраны на рычажный механизм и далее на микропереключатель, замыкание контактов которого формирует сигнал в цепь управления и сигнализации.

Регулировка усилия срабатывания мембраны осуществляется с помощью центрального винта на плате (усилие 0,5Н при полностью выкрученном положении).

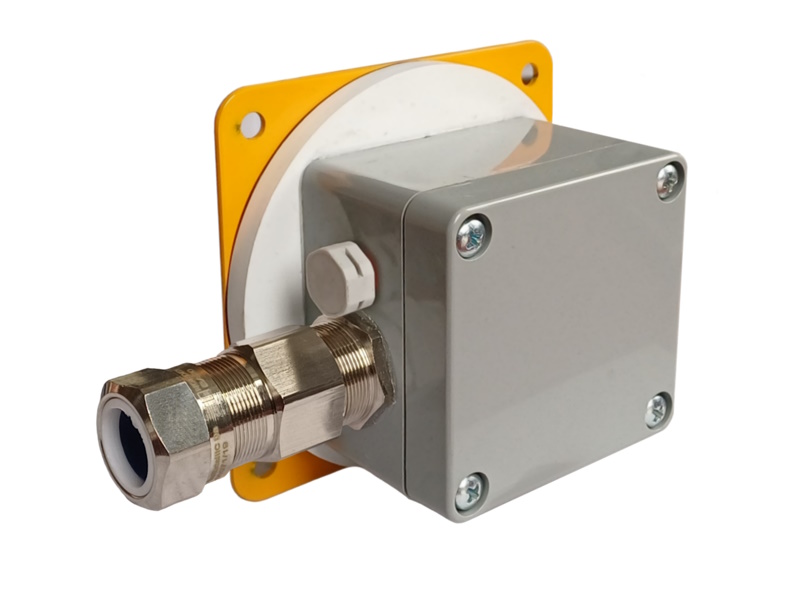

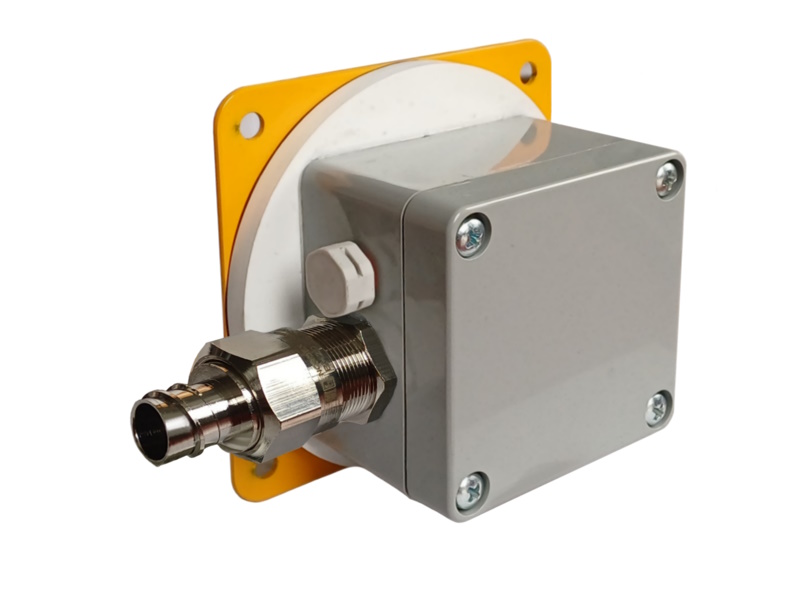

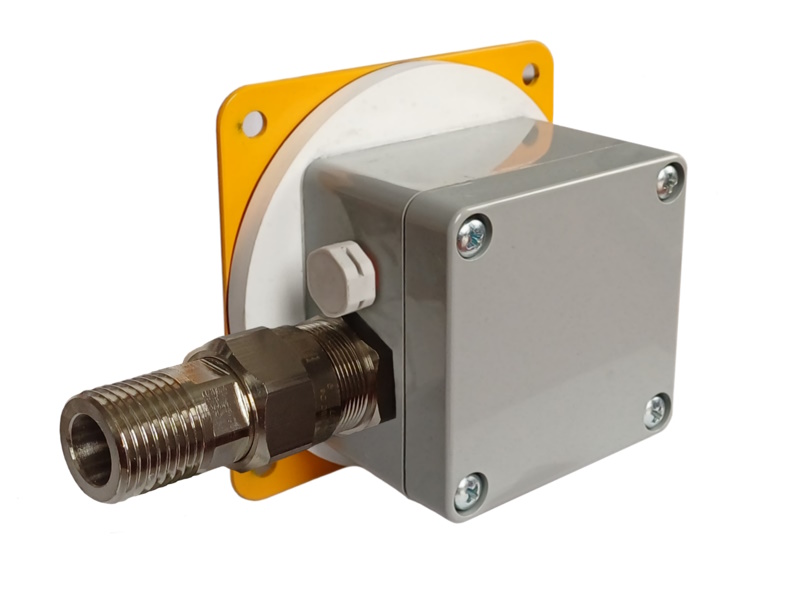

Корпус сигнализатора оборудован двумя герметичными кабельными вводами ПКВ12х1,5 (под обжим кабель диаметром 3 – 6,5 мм) и ПКВ20х1,5 (6-12 мм) (по согласованию с заказчиком сигнализатор может поставляться в «глухом» исполнении или с кабельными вводами диаметром подключаемого кабеля до 18 мм, а также с металлическими кабельными вводами для подсоединения бронекабеля, трубной проводки и металлорукава).

Размещение и монтаж

1. Снять крышку.
2. Совместить предохранительную крышку (фланец) сигнализатора с отверстием в контролируемой емкости.
3. Закрепить сигнализатор в емкости при помощи винтов.
4. Завести провода через кабельные вводы. Подключить провода к клеммной колодке внутри корпуса.
5. Надеть крышку, закрутить крепежные болты.
