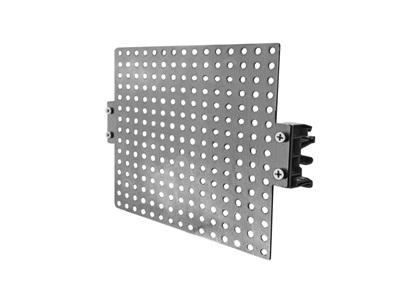

Универсальный кронштейн-DIN (монтажная панель) для крепления на din-рейку АЯКС АТФЕ.687434.185 ТУ

• Паспорт
• Информационное письмо

Исполнение	Цена, руб с НДС 22% / шт

1. Общие сведения

Универсальный кронштейн-DIN (монтажная панель) для крепления на DIN-рейку АЯКС (далее кронштейн) предназначен для размещения на профильной монтажной рейке (DIN-рейке) различных приборов и аксессуаров:

• контрольно-измерительной аппаратуры,
• трансформаторов,
• реле,
• коммутационных устройств,
• розеток, выключателей, модулей и т.п.

В зависимости от габаритов размещаемого прибора, кронштейн имеет ряд основных типоразмеров (по требованию заказчика может быть изготовлен кронштейн другого размера и толщины):

• 70х70 мм,
• 150х150 мм,
• 200х150 мм,
• 200х200 мм,
• 250х150 мм,
• 300х150 мм.

2. Основные параметры и характеристики

	кронштейн-DIN 70х70 мм	кронштейн-DIN 150х150 мм	кронштейн-DIN 200х150 мм	кронштейн-DIN 200х200 мм	кронштейн-DIN 250х150 мм	кронштейн-DIN 300х150 мм
Материал	Нержавеющая сталь
Толщина, мм	1				1.5
Температура эксплуатации, °С	от -80 до +80
Масса, не более, г	100	250	300	350	400	450
Срок службы, не менее, лет	10

Габаритные, установочные и присоединительные размеры приведены на рис. 1-6.

3. Комплект поставки

Металлическая пластина	1 шт
Пластиковый крепеж	2 шт (для 70х70, 150х150, 200х150, 200х200 мм); 3 шт (для 250х150, 300х150 мм)
Саморезы	4 шт (для 70х70, 150х150, 200х150, 200х200 мм); 6 шт (для 250х150, 300х150 мм)
Паспорт	1 шт. на упаковку

4. Монтаж кронштейна

4.1. Порядок крепления кронштейна:

1. закрепить пластиковые крепежи с внешней стороны кронштейна,
2. присоединить кронштейн к DIN-рейке.

5. Гарантийные обязательства

Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 5.5 лет со дня отгрузки с предприятия-изготовителя.
