1.1. Ехd-Оповещатель многотональный АЯКС IP66 (далее - Оповещатель) предназначен для подачи звуковых (многотональных) или комбинированных (свето-звуковых) сигналов в системах автоматики, различных сигнализаций, привлечения внимания персонала охраны объекта при аварии, тревоге.
Оповещатель предназначен для круглосуточной работы, под управляющим напряжением 12 В или 24 В.
В дежурном режиме световые индикаторы комбинированного оповещателя светятся постоянно, идентификация режима «тревожный» определяется настройками приемно-контрольного прибора ППКП.
Ехd-Оповещатель многотональный «АЯКС» IP66 изготавливают в соответствии с таблицей 1.
| Вид исполнения | Питание, В | Уровень громкости звукового сигнала на расстоянии 1 м, дБ, тип вывода, опции | Обозначение исполнения |
| 00 | 12 | Оповещатель звуковой многотональный (с возможностью выбора тона) 100±3 дБ, гермовводы | Ехd-Оповещатель многотональный АЯКС IP66 исп. 00 |
| 01 | 12 | Оповещатель комбинированный (свето-звуковой), многотональный (с возможностью выбора тона) 100±3 дБ, гермовводы | Ехd-Оповещатель многотональный АЯКС IP66 исп. 01 |
| 02 | 24 | Оповещатель звуковой многотональный (с возможностью выбора тона) 100±3 дБ, гермовводы | Ехd-Оповещатель многотональный АЯКС IP66 исп. 02 |
| 03 | 24 | Оповещатель комбинированный (свето-звуковой), многотональный (с возможностью выбора тона) 100±3 дБ, гермовводы | Ехd-Оповещатель многотональный АЯКС IP66 исп. 03 |
1.2. Корпус Оповещателя выполнен из алюминиевого сплава или нержавеющей стали и имеет степень защиты не ниже (IP66/IP68) от воздействия внешней среды. Выполнен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ, IIC по ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013. Оповещатель АЯКС IP66 имеет маркировку взрывозащиты:
1Ex db IIC T6 Gb Х/ Ex tb IIIC T85°C Db Х, в корпусе из алюминиевого сплава
PB Ex db I Mb Х/ 1Ex db IIC T6 Gb Х/ Ex tb IIIC T85°C Db Х в корпусе из нержавеющей стали.
Оповещатель может устанавливаться во взрывоопасных зонах класса 1, категорий IIA, IIВ и IIC, (классификация по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020), ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010), для применения в зонах, опасных по воспламенению горючей пыли 21 и 22, подгрупп IIIA, IIIB и IIIC (классификация по ГОСТ 31610.10-2-2017/IEC 60079-10-2:2015 (IEC60079-10-2:2015). Рудничная маркировка взрывозащиты дополнительно позволяет применять оповещатель в подземных горных выработках шахт и подземных рудников, в том числе опасных по газу и (или) пыли, и их наземных строений согласно маркировке взрывозащиты и температурному диапазону окружающей среды.
Знак Х следующий за маркировкой взрывозащиты означает, что Оповещатель должен применяться с кабельными вводами завода-изготовителя или другими металлическими кабельными вводами, соответствующими требованиям ТР ТС 012/2011 и имеющими действующий сертификат соответствия, обеспечивающими вид и уровень взрывозащиты, а так же степень защиты оболочки, соответствующие Ехd-Оповещателя многотонального АЯКС IP66. Материал уплотнительных колец должен быть рассчитан на работу при температуре окружающей среды, соответствующей условиям эксплуатации оповещателя.
1.3. Корпус Оповещателя имеет отверстия c метрической резьбой М16х1,5; М20х1,5; М25х1,5. Производитель рекомендует применять Оповещатель со сменными металлическими кабельными вводами Ех МКВМ или аналогичными металлическими вводами МКВ изготовленными из нержавеющей стали, от 1 до 4-х штук, соответствующими требованиям ТР ТС 012/2011 и имеющими действующие сертификаты соответствия. При количестве вводов 2 шт. указывается расположение вводов (У) - угловое, прямое (без обозначения).
По заказу потребителя Ехd-Оповещатель многотональный АЯКС IP66 может комплектоваться металлическими Ех-заглушками ВЗ.
Материал вводов и заглушек определяется при заказе:
Структура условного обозначения:
Ехd-Оповещатель многотональный Х1/Х2-Х3 АЯКС IP66 АТФЕ.425542.277 ТУ
Пример заказа: Ехd-Оповещатель многотональный АЯКС IP66 А - исп.01 - 2К МКВ М25К АТФЕ.425542.277 ТУ.
При таком коде заказа будет поставлен оповещатель в корпусе их алюминиевого сплава, комбинированный светозвуковой с питанием 12 В, с кабельными вводами МКВ М25К из нержавеющей стали для открытой прокладки кабеля количеством 2 шт.
| Напряжение питания, В | 12 (9-14) / 24 (18-28) |
| Оповещатель звуковой устойчив к изменению напряжения питания в диапазоне от 0.75 до 1.15 от номинального значения напряжения питания | |
| Ток потребления оповещателя звукового в режиме «Тревога», мА, не более | 20 (при Uпит = 12 В), 80 (при Uпит = 24 В) |
| Ток потребления оповещателя комбинированного в режиме «Тревога», мА, не более | 50 (при Uпит = 12 В), 120 (при Uпит = 24 В) |
| Диапазон воспроизводимых частот, Гц | от 200 до 5000 |
| Уровень громкости звукового сигнала на расстоянии 1 м, дБ, не менее | 100±3 |
| Оповещатель выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69. Условия эксплуатации: окружающий воздух с относительной влажностью до 93% при температуре 25°С и с температурой от -40 до +70°С | |
| Оповещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
| Соответствует требованиям 2-ой степени жесткости ГОСТ Р 50397 по электромагнитной совместимости | |

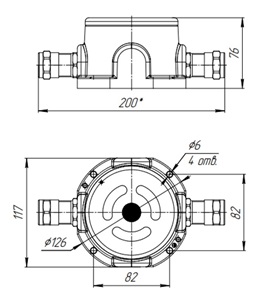

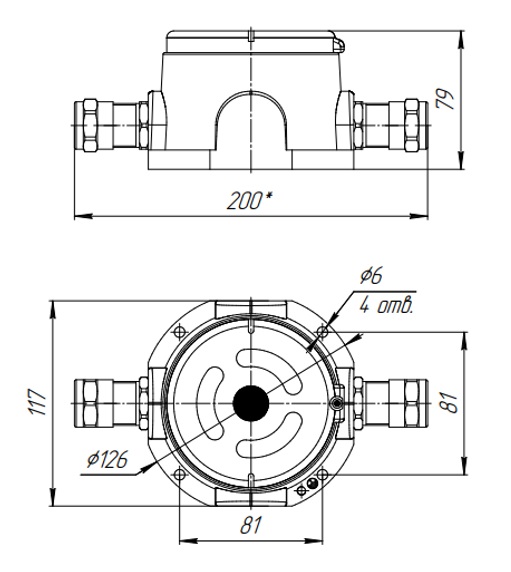

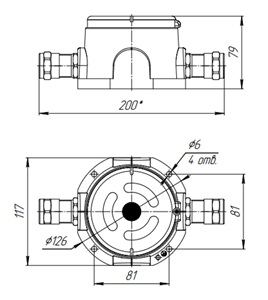

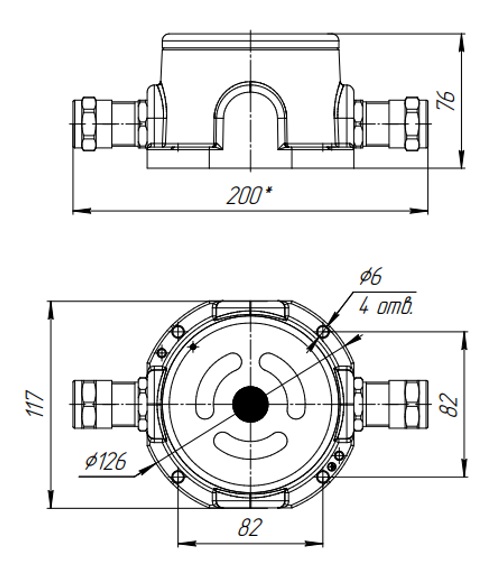

| Габаритные размеры, мм (рис. 1, 2) |
корпус А - ⌀117 х 79, корпус Н - ⌀117 х 76 |
| Масса, г, не более | корпус А - не более 1300, корпус Н - не более 4000. |
| Степень защиты обеспечиваемая оболочкой по ГОСТ 14254 | IP66 |
| Средний срок службы оповещателя, лет, не менее | 10 |
Выбор тона осуществляется с использованием перемычек J 1-3
| Перемычка | Тональность | Образец звука |
| Установлена на J1 | Тон 1 | |
| Установлена на J2 | Тон 2 | |
| Установлена на J3 | Тон 3 | |
| Снята | Тон 4 |
4.1. Электрические элементы Оповещателя герметизированы и заключены во взрывонепроницаемую оболочку, выдерживающую давление взрыва и исключающую передачу горения в окружающую взрывоопасную среду.
4.2. Взрывоустойчивость и взрывонепроницаемость оболочки соответствуют требованиям для электрооборудования групп II по ГОСТ IEC 60079-1-2013. Оболочка испытывается на взрывоустойчивость при изготовлении в соответствии с требованиями ГОСТ IEC 60079-1-2013. Параметры взрывонепроницаемых соединений оболочки Оповещателя соответствуют требованиям ГОСТ IEC 60079-1-2013 для электрооборудования групп II. Кабельный ввод обеспечивает постоянное и прочное уплотнение кабеля в соответствии с требованиями ГОСТ IEC 60079-1-2013.
4.3. Конструкция Оповещателя выполнена с учетом общих требований ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования, размещаемого во взрывоопасных зонах.
4.4. Уплотнения и соединения элементов конструкции корпуса и вводов обеспечивают степень защиты по IP66 ГОСТ 14254 2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».
4.5. Механическая прочность оболочки соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования II группы с высокой степенью опасности механических повреждений.
4.6. На корпусах Оповещателя имеются необходимые предупредительные надписи, маркировка взрывозащиты.
4.7. Максимальная температура нагрева поверхности корпуса Оповещателя не превышает допустимых значений для температуры классов Т6 по ГОСТ 31610.0-2019 (IEC 60079-0:2017).
4.8. На корпусе Оповещателя имеются необходимые надписи, маркировка взрывозащиты и знак «Х».
5.1. Оповещатель относится к взрывозащищённому электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC60079-0:2017) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиям ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах.
5.2. Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом, в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других документов.
5.3. Перед монтажом необходимо произвести внешний осмотр Оповещателя и обратить внимание на целостность оболочки и наличие:
5.4. На взрывозащищённых поверхностях узлов и деталей, подвергаемых разборке не допускается наличие раковин, механических повреждений и коррозии.
5.5. Выполнять уплотнение кабеля в гнезде вводного устройства тщательным образом с моментом затяжки кабельного ввода не менее 25Нм для Ех МКВМ М16, М20 и 40Нм для Ех МКВМ М25.
5.6. Техническое обслуживание Оповещателя должно проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2013. «Взрывоопасные среды. Часть 17. Проверка и техническое обслуживание электроустановок».
6.1. Маркировка Оповещателя содержит сведения, предусмотренные ГОСТ 31610.0-2019 (IEC 60079-0:2017) и включает в себя: наименование изделия, сведения об изготовителе, порядковый номер и дату выпуска, информацию об органе и номер сертификата, специальную Ех маркировку, степень защиты оболочки по ГОСТ 14254, диапазон рабочих температур, электрические параметры, предупредительную надпись «Открывать, отключив от сети».
